ПТ13-1В (5) Смоленский завод

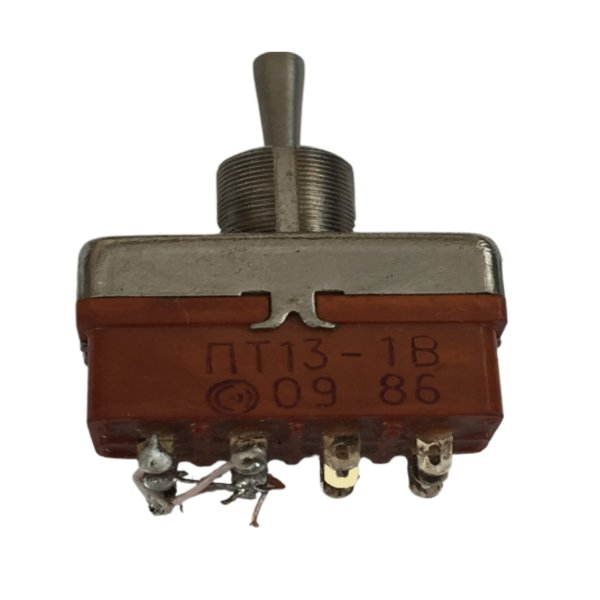

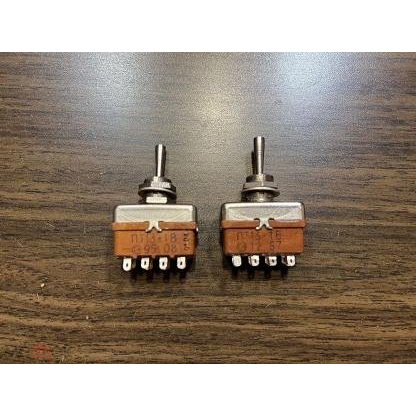

ПТ13-1В (5) — это четырехполюсный миниатюрный тумблер, выпускаемый ОАО «Смоленский завод радиодеталей». Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, электро- и контрольно-измерительных приборах.

Технические характеристики

Усилие переключения составляет от 2,94 до 14,7 Н (0,3–1,5 кгс), сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм.
Электрическая прочность изоляции для ПТ13-1 — 500 Вэфф.
Диапазон рабочих температур для исполнения с приемкой «5» (категория качества «ВП») — от -60 до +85 °C, срок сохраняемости — 12 лет.

Конструкция и обозначение

Тумблер имеет три фиксированных положения ручки и массу около 27 г.
Может комплектоваться протектором и декоративной гайкой, климатическое исполнение — В.
Условное обозначение при заказе: ПТ13-1В с указанием протектора или гайки, соответствует ТУ (например, АУБК.642260.003 ТУ).

Применение

Используется в различных приборах благодаря надежности и компактности, коммутирует токи до 3 А при напряжении до 250 В.
