Назначение тумблера П2Т-6 (5)

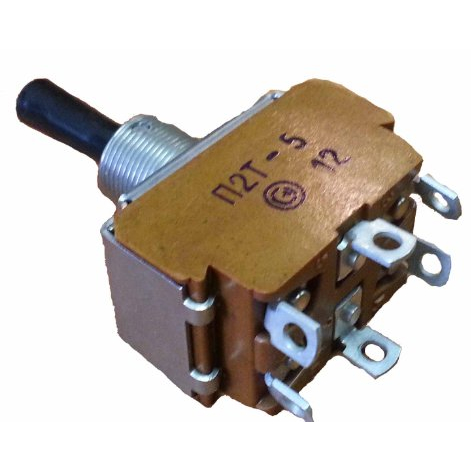

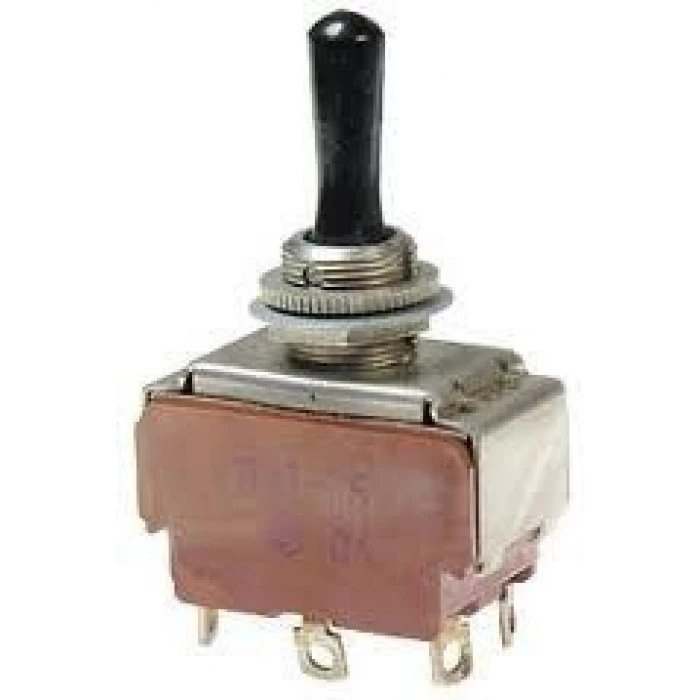

П2Т-6 (5) — это двухполюсный перекидной тумблер, выпускаемый Смоленским заводом радиодеталей (СЗР). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Тумблер применяется там, где требуется переключение между двумя рабочими направлениями с возвратом ручки в исходное положение.

Артикул товара — 21531. Товар относится к категории «Тумблеры П2Т». Производитель — Смоленский завод. Поставка осуществляется в заводской упаковке, срок поставки составляет от 2 до 4 недель.

Подтверждённые технические особенности

Тумблер работает при номинальном напряжении 250 В и номинальном токе 6 А. Алгоритм работы — (on)-off-(on), предусмотрено три положения ручки. Электрическая схема имеет следующий вид: положение 1 — выключено; положение 2 — замкнуты контакты 1-5 и 2-6; положение 3 — замкнуты контакты 1-3 и 2-4.

Габаритные размеры изделия составляют 33 на 19 на 56 мм, масса — около 30 г. Степень защиты — IP40. Материал корпуса — аминопласт. Электрическая прочность изоляции достигает 1100 В, сопротивление контактов — не более 150 мОм. Ресурс переключения — 5000 циклов.

Климатическое исполнение — УХЛ. Интервал рабочих температур — от минус 60 до плюс 85 градусов Цельсия при влажности до 98 процентов. Монтаж выполняется на панель через отверстие диаметром 12,2 мм. Выводы имеют серебряное покрытие (Ag). Ручка оранжевого цвета с индикацией.

• Номинальное напряжение: 250 В
• Номинальный ток: 6 А
• Количество полюсов: два
• Алгоритм работы: (on)-off-(on)
• Число положений ручки: три
• Сопротивление контактов: не более 150 мОм
• Электрическая прочность изоляции: 1100 В
• Ресурс: 5000 циклов переключения
• Степень защиты: IP40
• Материал корпуса: аминопласт

Применение и условия эксплуатации

Тумблер П2Т-6 (5) подходит для промышленной электроники и аппаратуры. Он востребован в устройствах, где необходима коммутация цепей постоянного и переменного тока при напряжении до 250 В и токе до 6 А. Благодаря климатическому исполнению УХЛ изделие сохраняет работоспособность в широком диапазоне температур и при повышенной влажности.

Производится по техническим условиям ТУ АГ0.360.406. Монтаж на панель через отверстие диаметром 12,2 мм упрощает установку в стандартные посадочные места. Серебряное покрытие выводов обеспечивает надёжный электрический контакт, а оранжевая ручка с индикацией позволяет визуально контролировать положение переключателя.

Изделие поставляется в заводской упаковке. Год указан как 2022. Точные массогабаритные параметры и электрические характеристики делают тумблер удобным решением для замены аналогичных компонентов в радиоэлектронной аппаратуре и промышленных системах управления.
