Назначение тумблера П2Т-5 (9)

Тумблер П2Т-5 (9) производства Смоленского завода радиодеталей представляет собой двухполюсный переключатель ручного управления, выпускаемый по техническим условиям АГ0.360.406 ТУ. Изделие относится к серии П2Т и предназначено для коммутации электрических цепей в радио- и электронной аппаратуре, в том числе при длительной эксплуатации в сложных климатических условиях.

Переключатель применяется там, где требуется ручное переключение двух независимых цепей одновременно, например в блоках питания, измерительных приборах, пультах управления и бытовой электротехнике. Артикул товара — 21530, категория — тумблеры П2Т.

Конструкция и монтаж

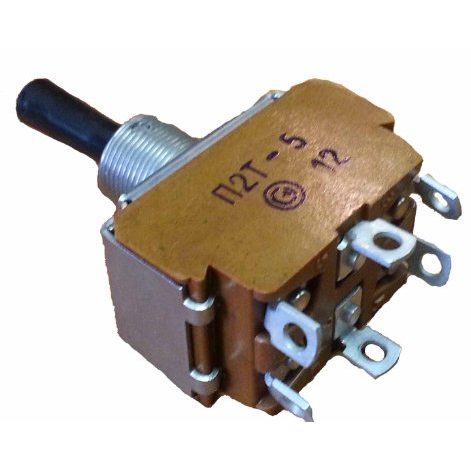

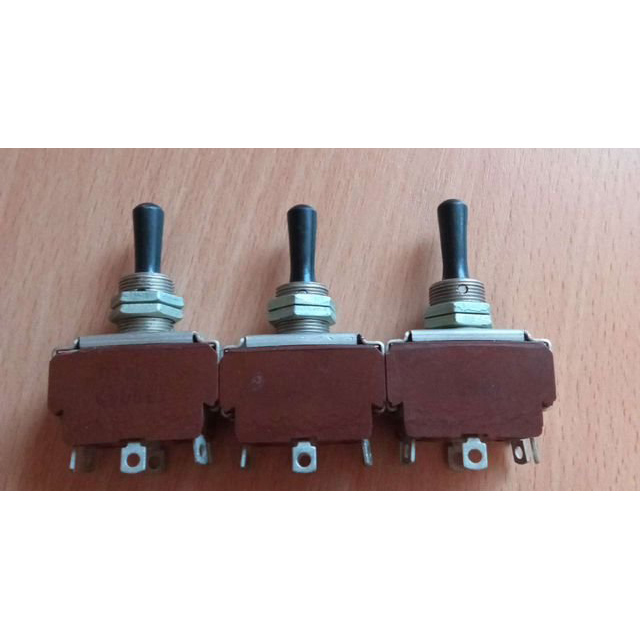

Корпус П2Т-5 (9) изготовлен из пластмассы, обычно аминопласта. Рычаг-ручка окрашен в оранжевый цвет. Тумблер выполнен для панельного монтажа: установочное отверстие под крепёж составляет около 12,2 мм в диаметре, габариты корпуса — порядка 33 на 19 на 22 мм. Выводы рассчитаны на пайку или прямой монтаж, контакты покрыты серебром (Ag).

• Тип корпуса: пластмассовый, материал — аминопласт.
• Цвет рычага-ручки: оранжевый.
• Способ установки: панельный монтаж.
• Диаметр установочного отверстия: около 12,2 мм.
• Габаритные размеры корпуса: примерно 33 на 19 на 22 мм.
• Покрытие контактов: серебро (Ag).
• Способ подключения: пайка или прямой монтаж.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению, что важно при работе в условиях повышенной влажности и перепадов температур.

Электрические характеристики

Номинальное напряжение тумблера достигает 250 В переменного тока. Номинальный ток составляет порядка 6 А и зависит от конкретного исполнения и технических условий. Максимальная коммутируемая мощность — около 660 Вт.

Сопротивление контакта не превышает примерно 150 мОм: для изделий категории «СКК» норматив составляет до 0,15 Ом, для категории «ВП» — до 0,01 Ом. Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — около 1100 В переменного тока частотой 50 Гц.

Режим работы и ресурс

П2Т-5 (9) имеет три положения: включено — выключено — включено (схема коммутации on-off-on, тип DP3T). Это позволяет использовать его как перекидной двухполюсный переключатель. Контакты выполнены без фиксации при работе в крайних положениях, возврат обеспечивается усилием пружины.

Номинальный механический ресурс составляет порядка 5000 циклов переключения, что типично для малогабаритных тумблеров общего применения. Такой ресурс достаточен для аппаратуры, где переключение режимов происходит не постоянно, а по мере необходимости.

Климатические и эксплуатационные условия

Тумблер рассчитан на работу в диапазоне температур примерно от минус 60 до плюс 85 градусов Цельсия, что согласуется со всеклиматическим или широким исполнением УХЛ и В по техническим условиям. Относительная влажность при температуре плюс 35 градусов Цельсия может достигать порядка 98 процентов без существенного ухудшения параметров.

Степень защиты корпуса обычно соответствует IP40: обеспечивается защита от проникновения твёрдых тел размером свыше 1 мм, защита от воды отсутствует. Это характерно для приборов внутреннего монтажа, не подвергающихся прямому воздействию влаги и пыли.

Комплектация и условия поставки

Тумблер П2Т-5 (9) поставляется в заводской упаковке. Срок поставки составляет от 2 до 4 недель. Год выпуска, указанный в карточке товара, — 2022. Страна производства — Россия, изготовитель — Смоленский завод.
