Назначение тумблера П2Т-5

П2Т-5 (5) — двухполюсный перекидной тумблер производства Смоленского завода радиодеталей (СЗР). Он предназначен для ручного управления коммутацией электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Тумблер применяется в цепях сигнализации, питания и управления, где требуется переключение двух независимых линий одним рычагом.

Артикул позиции — 21529. Товар поставляется в заводской упаковке, срок поставки составляет от 2 до 4 недель. Климатическое исполнение — УХЛ.

Конструкция и подтверждённые особенности

Тумблер имеет три положения: (on)-off-(on). В среднем положении происходит размыкание, в боковых — переключение (например, 1-5 и 2-6 либо 1-3 и 2-4 в зависимости от исполнения). Электрическая схема обеспечивает перекидную коммутацию двух полюсов.

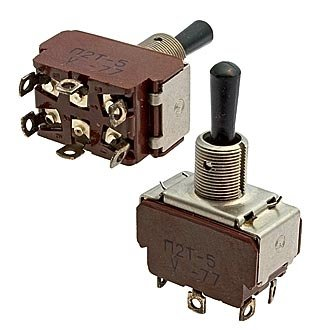

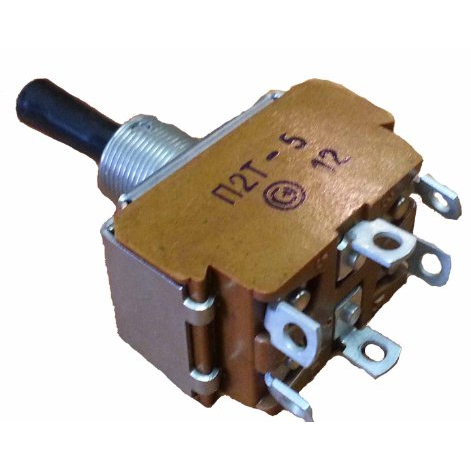

Корпус изготовлен из аминопласта, рычаг — из оранжевого пластика. Монтаж производится на панель, диаметр отверстия под установку составляет 12,2 мм. Габаритные размеры — 33 на 19 на 56 мм, масса — от 30 до 38 г.

• Номинальный ток: 6 А
• Номинальное напряжение: до 250 В
• Коммутируемая мощность: до 660 Вт
• Степень защиты: IP40
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия
• Сопротивление изоляции: не менее 1000 МОм
• Электрическая прочность: 1100 В
• Ресурс переключений: 5000 циклов
• Покрытие контактов: серебро (Ag)
• Усилие переключения: от 2,5 до 30 Н

Применение и условия эксплуатации

Тумблер П2Т-5 (5) востребован в составе радиоэлектронной аппаратуры, пультов и щитов управления, а также в цепях сигнализации и питания. Благодаря климатическому исполнению УХЛ и широкому температурному диапазону от минус 60 до плюс 85 градусов Цельсия, изделие сохраняет работоспособность в условиях холодного и умеренного климата.

Степень защиты IP40 ограничивает применение помещениями, где исключено попадание пыли и воды в объёме, способном нарушить работу механизма. Установка на панель через отверстие 12,2 мм обеспечивает удобный монтаж в стандартные посадочные места.

Ключевые преимущества

1. Двухполюсная перекидная коммутация в одном корпусе.
2. Серебряное покрытие контактов для стабильного переходного сопротивления.
3. Ресурс 5000 циклов переключения.
4. Расширенный температурный диапазон исполнения УХЛ.
5. Заводская упаковка и предсказуемый срок поставки от 2 до 4 недель.

Комплектация и важные примечания

Поставка осуществляется в заводской упаковке Смоленского завода. Год выпуска позиции, указанный в карточке товара, — 2022. Точный вариант электрической схемы (1-5 и 2-6 либо 1-3 и 2-4) определяется исполнением и должен уточняться при заказе.

Перед монтажом рекомендуется проверить соответствие коммутируемой нагрузки заявленным параметрам: ток до 6 А, напряжение до 250 В, мощность до 660 Вт. Превышение этих значений не допускается.
