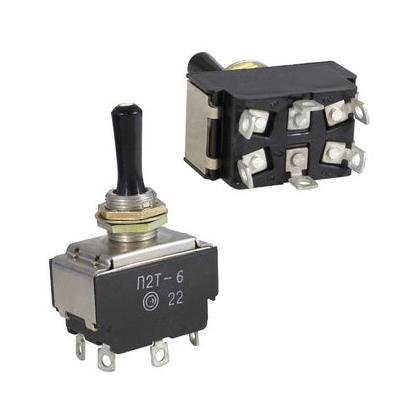

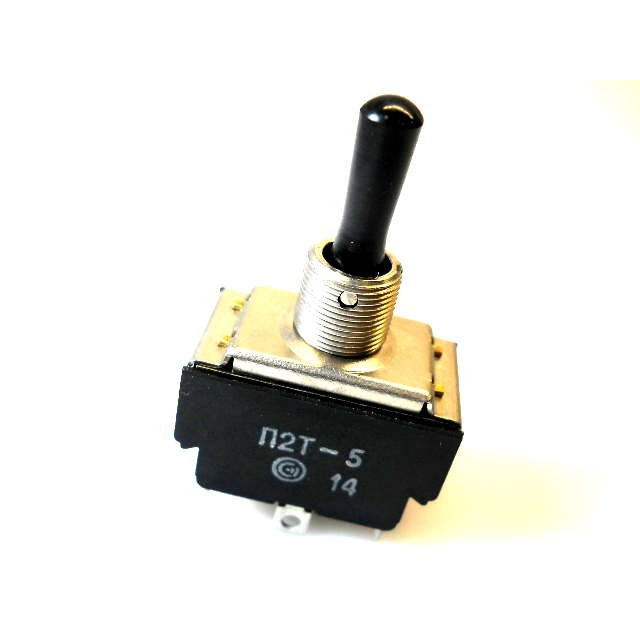

Назначение тумблера П2Т-8 (5)

П2Т-8 (5) — двухполюсный рычажный тумблер, выпускаемый Смоленским заводом радиодеталей (СЗР). Изделие относится к серии П2Т и предназначено для коммутации электрических цепей питания, сигнализации и управления в радиоэлектронной аппаратуре. Переключатель применяется для ручного включения и выключения цепей постоянного и переменного тока в составе стационарной и передвижной аппаратуры.

Артикул изделия — 21533. Поставка осуществляется в заводской упаковке, срок поставки составляет 2–4 недели.

Подтверждённые технические особенности

Тумблер П2Т-8 (5) рассчитан на коммутацию электрических цепей при напряжении до 250–300 В и токах до 6 А. Коммутируемая мощность при активной нагрузке достигает примерно 660 Вт. Изделие относится к двухполюсным переключателям с рычажным типом механизма и предназначено для объёмного монтажа, как правило в панели или панельных отверстиях.

• Корпус и контакты выполнены из металла, рычажок — пластиковый.
• Имеется металлическая шайба-фиксатор для крепления в панели.
• Масса переключателя составляет около 38 г, что типично для всей серии П2Т-8 (5).
• Номинальный ток — до 6 А, напряжение — до 250–300 В переменного или постоянного тока.
• Сопротивление электрического контакта — не более 0,01–0,15 Ом в зависимости от категории качества и приёмки; для изделий «ВП» указывается значение 0,01 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Испытательное напряжение изоляции — порядка 1100 В эффективного значения переменного тока частотой 50 Гц.
• Диапазон рабочих температур — обычно от минус 60 °C до плюс 85 °C.

Конструкция и принцип работы

Серия П2Т имеет несколько конструктивных исполнений, из которых П2Т-8 (5) отличается типом рычага и контактной группы. Переключатель предназначен для ручного управления. Усилие переключения находится в диапазоне примерно от 2,5 до 30 Н, что обеспечивает надёжный щелчок и чёткое фиксирование положений «включено — выключено».

Двухполюсная схема позволяет одновременно коммутировать два независимых участка цепи, что удобно при управлении питанием и сигнальными линиями в одной конструкции. Объёмный монтаж и крепление через панельное отверстие с шайбой-фиксатором делают изделие пригодным для установки в корпусах приборов, пультов и блоков управления.

Условия применения

Изделие ориентировано на применение в стационарной и передвижной аппаратуре, в том числе в условиях умеренного и холодного климата. Благодаря широкому диапазону рабочих температур от минус 60 °C до плюс 85 °C обеспечивается всеклиматическое применение или исполнение В и УХЛ. Тумблер подходит для коммутации цепей питания, сигнализации и управления в радиоэлектронной аппаратуре различного назначения.

Комплектация и краткие сведения

1. Тумблер П2Т-8 (5) — 1 шт.
2. Металлическая шайба-фиксатор для крепления в панели.
3. Заводская упаковка.

Производитель — Смоленский завод. Артикул — 21533. Год сведений о товаре — 2022.
