П2Т-9В (5) 2022г Смоленский завод

Цена:

400 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

П2Т-9В (5) Смоленский завод

П2Т-9В (5) — это двухполюсный тумблер-переключатель, выпускаемый Смоленским заводом радиодеталей (СЗР). Он предназначен для коммутации электрических цепей в различных устройствах и относится к всеклиматическому исполнению, подходящему для суровых условий эксплуатации.

Тумблер имеет массу около 38 г и устойчив к температурам от –60°C до +85°C. Сопротивление изоляции составляет не менее 1000 МОм, электрическая прочность изоляции — 1100 В переменного тока частотой 50 Гц, а сопротивление контакта для категории качества «5» (ВП) — не более 0,01 Ом.

Усилие переключения находится в диапазоне от 2,5 до 30 Н.

П2Т-9В предназначен для объемного монтажа методом пайки, имеет типичную маркировку и габариты около 33,5 × 19 × 60 мм. Модель соответствует техническим условиям АГ0.360.406ТУ и используется в промышленной электронике, бытовой технике и других областях, где требуется надежное переключение цепей номинальным током до 6 А при 250 В.

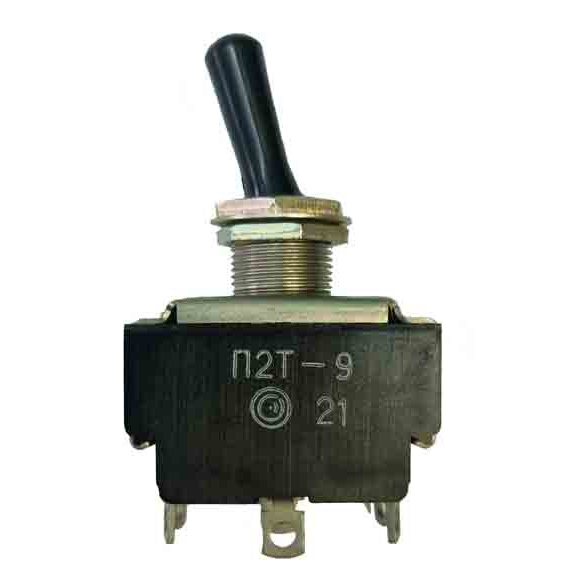

Изображение показывает типичный внешний вид тумблеров серии П2Т от СЗР с черным рычагом и металлическими креплениями, характерными для модели П2Т-9В.

Описание

Назначение тумблера П2Т-9В (5)

П2Т-9В (5) — двухполюсный тумблер-переключатель, выпускаемый Смоленским заводом радиодеталей. Изделие предназначено для коммутации электрических цепей в составе различных электротехнических и электронных устройств. Модель относится к всеклиматическому исполнению, что позволяет применять её в тяжёлых условиях эксплуатации, включая пониженные и повышенные температуры окружающей среды.

Тумблер рассчитан на коммутацию цепей номинальным током до 6 А при напряжении 250 В. Такие параметры делают его пригодным для силовых и управляющих цепей в промышленной электронике, бытовой технике и других областях, где требуется надёжное переключение.

Подтверждённые технические особенности

Конструкция и параметры тумблера П2Т-9В (5) регламентированы техническими условиями АГ0.360.406ТУ. Ниже перечислены основные характеристики изделия.

Тип: двухполюсный тумблер-переключатель.
Масса: около 38 граммов.
Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
Сопротивление изоляции: не менее 1000 МОм.
Электрическая прочность изоляции: 1100 В переменного тока частотой 50 Гц.
Сопротивление контакта для категории качества «5» (ВП): не более 0,01 Ом.
Усилие переключения: от 2,5 до 30 Н.
Габаритные размеры: примерно 33,5 на 19 на 60 мм.
Способ монтажа: объёмный монтаж методом пайки.
Маркировка: типовая, соответствует модели.

Категория качества «5» (ВП) подтверждает приёмку изделия по повышенным требованиям, что отражается в нормированном значении переходного сопротивления контактов.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому температурному диапазону тумблер П2Т-9В (5) может использоваться в аппаратуре, работающей как в отапливаемых помещениях, так и на открытом воздухе, включая районы с холодным и жарким климатом. Монтаж выполняется объёмным способом пайкой, что характерно для навесного монтажа и монтажа на печатные платы с проволочными выводами.

Типичные области применения включают промышленную электронику, бытовую технику, приборы управления и другую аппаратуру, где необходимо переключение цепей с номинальным током до 6 А при напряжении 250 В. Металлические крепления и чёрный рычаг являются характерными элементами внешнего вида серии П2Т.

Комплектация и условия поставки

Тумблер поставляется в заводской упаковке. Срок поставки составляет от 2 до 4 недель. Год выпуска указан как 2022. Дополнительные сведения о комплектации, сертификатах и гарантии в предоставленных данных не приводятся.
