Назначение тумблера П2Т-8В (5)

П2Т-8В (5) — это двухполюсный переключатель (тумблер) производства ОАО «Смоленский завод радиодеталей» (СЗР). Изделие предназначено для коммутации электрических цепей в различных устройствах. Модель работает по принципу ON-OFF-ON (три положения), что позволяет переключать цепи между двумя рабочими состояниями с промежуточным выключенным положением.

Тумблер рассчитан на номинальное напряжение до 300 В. Он применяется там, где требуется надёжная коммутация в широком диапазоне условий эксплуатации.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели и категорий приёмки. Значения относятся к исполнениям «ВП» и «СКК» в зависимости от параметра.

• Усилие переключения: от 2,5 до 30 Н.
• Сопротивление контактов: не более 0,01 Ом для категории качества «ВП».
• Электрическая прочность изоляции: до 1100 В эффективного значения.
• Диапазон рабочих температур: от минус 60 °С до плюс 85 °С.
• Минимальная наработка: до 5000 часов для «ВП» и 10 000 часов для приёмки «СКК».
• Гарантированный срок службы: 15 лет.
• Климатическое исполнение: В или УХЛ.
• Масса изделия: не более 38 г.

Конструктивные и эксплуатационные данные

Тумблер выполнен по двухполюсной схеме с тремя положениями. Корпус и рычаг рассчитаны на многократные переключения в пределах заявленного ресурса. Поставка осуществляется в заводской упаковке.

Год выпуска, указанный в карточке товара, — 2022. Артикул изделия — 21557. Категория — тумблеры П2Т.

Применение

Такие тумблеры используются в промышленной электронике, приборах и оборудовании, где требуется надёжная коммутация в широком диапазоне условий. Благодаря расширенному температурному диапазону и высоким показателям электрической прочности изоляции изделие подходит для аппаратуры, работающей при отрицательных и положительных температурах.

Три положения ON-OFF-ON позволяют организовывать переключение между двумя независимыми цепями или режимами работы. Двухполюсное исполнение даёт возможность одновременно коммутировать два проводника, что востребовано в схемах питания и управления.

Условия поставки и комплектация

Тумблер поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Комплектация соответствует стандартной заводской поставке для данной серии изделий.

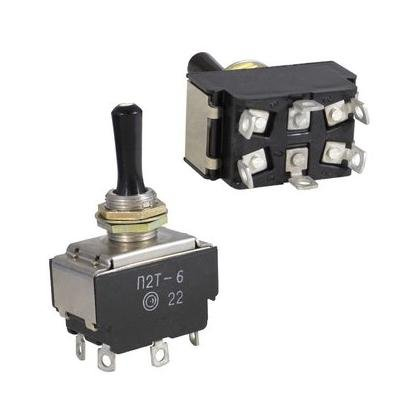

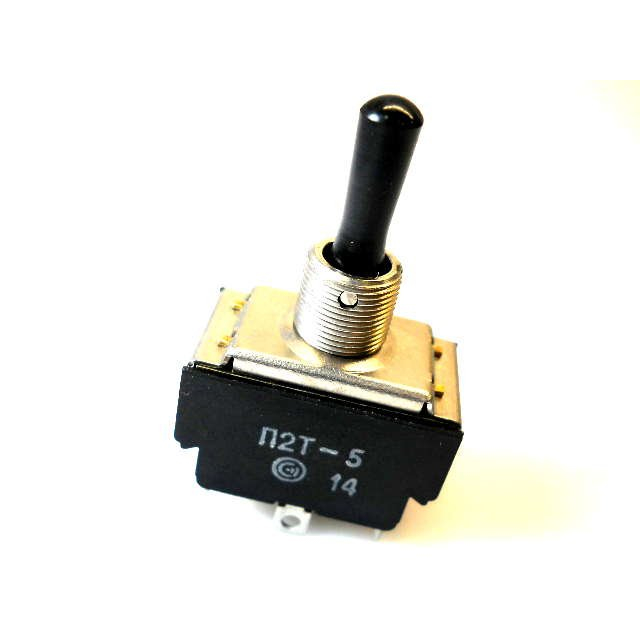

На фотографии в карточке показан похожий тумблер серии П2Т с чёрным рычагом и маркировкой, типичной для продукции Смоленского завода. Внешний вид конкретной партии может незначительно отличаться в пределах конструкторской документации производителя.
