Назначение тумблера П2Т-6В (5)

П2Т-6В (5) — это двухполюсный тумблер-переключатель, выпускаемый Смоленским заводом радиодеталей (СЗР). Изделие предназначено для ручного коммутирования электрических цепей в различных устройствах и относится к категории тумблеров серии П2Т. Артикул товара — 21555. Переключатель применяется там, где требуется оперативное переключение между двумя рабочими состояниями с промежуточным выключенным положением.

Алгоритм работы (on)-off-(on) означает наличие трёх положений: два рабочих и одно промежуточное выключенное. Такая схема удобна для реверсивного управления, когда оператору необходимо кратковременно подавать сигнал или питание в одну из двух независимых цепей.

Технические характеристики

Тумблер рассчитан на номинальное напряжение 250 В и номинальный ток 6 А. Сопротивление контактов не превышает 0,01–0,15 Ом, а электрическая прочность изоляции достигает 1100 В. Покрытие контактов выполнено из серебра (Ag), что обеспечивает стабильность переходного сопротивления при длительной эксплуатации.

Рабочий диапазон температур составляет от -60 до +85 °С. Это делает изделие пригодным для суровых условий эксплуатации, включая климатическое исполнение УХЛ. Степень защиты корпуса — IP40, то есть изделие защищено от проникновения твёрдых частиц размером более 1 мм, но не защищено от влаги.

Конструкция и габариты

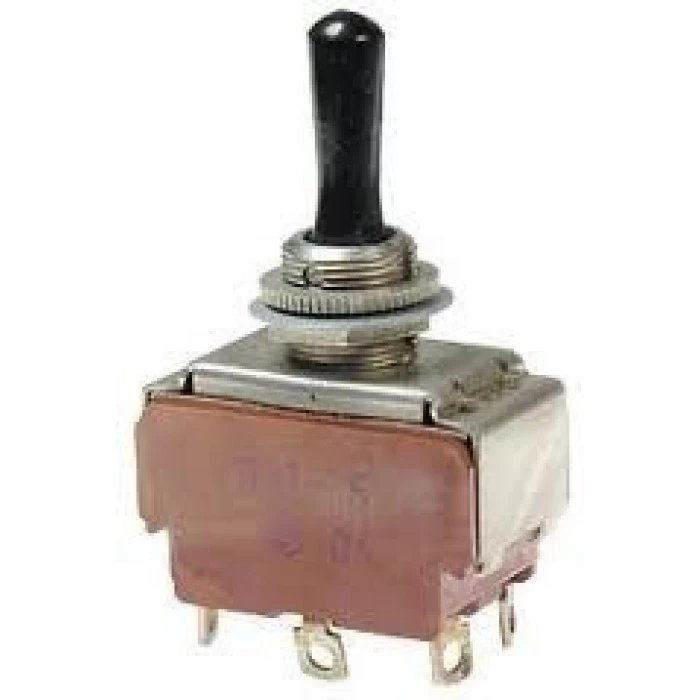

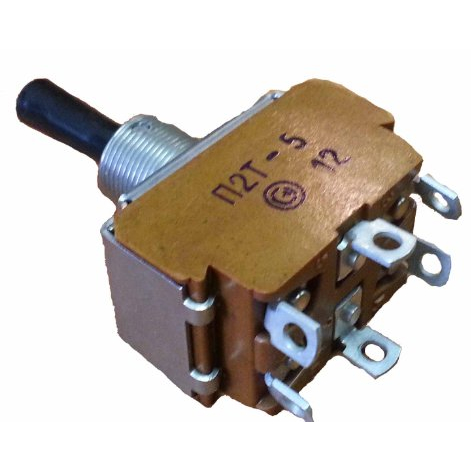

Корпус тумблера выполнен из аминопласта, ручка — из оранжевого пластика. Габаритные размеры составляют около 33 на 19 на 56 мм, установочное отверстие имеет диаметр 12,2 мм. Монтаж осуществляется на панель. Усилие переключения находится в диапазоне от 2,5 до 30 Н, а коммутационный ресурс достигает 5000 циклов.

Применение и особенности поставки

Тумблер П2Т-6В (5) используется в силовом оборудовании, электронике и промышленных системах для надёжного переключения цепей. Производитель — Смоленский завод радиодеталей, изделие соответствует ТУ АГ0.360.406.

• Двухполюсная коммутация цепей с алгоритмом (on)-off-(on).
• Номинальное напряжение 250 В и ток 6 А.
• Серебряное покрытие контактов и стойкость к температурам от -60 до +85 °С.
• Панельный монтаж с установочным отверстием диаметром 12,2 мм.
• Ресурс до 5000 циклов переключения.
• Заводская упаковка и срок поставки 2–4 недели.
• Год выпуска — 2022.

Изделие поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Тумблер подходит для применения в составе промышленного и силового оборудования, где требуется механическая коммутация с промежуточным выключенным положением.
