Назначение тумблера П2Т-5В (5)

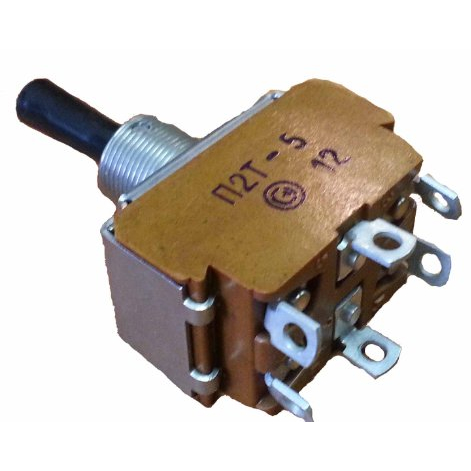

П2Т-5В (5) — это двухполюсный тумблер (переключатель), выпускаемый Смоленским заводом радиодетали (СЗР). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, промышленных и радиотехнических устройствах. Модификация с индексом «В» и приёмкой «5» отличается повышенными требованиями к качеству контактов, что обеспечивает низкое переходное сопротивление и высокую надёжность при эксплуатации.

Конструкция и технические особенности

Тумблер выполнен по схеме DP3T — двухполюсный трёхпозиционный переключатель с тремя положениями: (on)-off-(on). Коммутация осуществляется рычажным механизмом с ручкой из оранжевого пластика. Корпус изготовлен из аминопласта, монтаж производится на панель через отверстие диаметром 12,2 мм.

Габаритные размеры составляют около 33 на 19 на 56 мм. Степень защиты — IP40. Масса изделия — не более 5–38 г в зависимости от модификации. Ресурс переключения — 5000 циклов.

• Номинальный ток — до 6 А.
• Номинальное напряжение — до 250 В переменного или 300 В постоянного тока.
• Максимальная коммутируемая мощность — 660 ВА.
• Усилие переключения — от 2,5 до 30 Н.
• Сопротивление контактов — не более 0,01 Ом (для приёмки «5»).
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 1100–1200 В.

Условия эксплуатации и применение

Рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия. Климатическое исполнение — УХЛ или В, что допускает работу в различных макроклиматических районах. Тумблер устойчив к вибрациям и механическим нагрузкам, характерным для промышленной и радиотехнической аппаратуры.

Область применения включает радиоэлектронную аппаратуру, пульты управления, измерительные приборы и промышленное оборудование, где требуется надёжная коммутация двух независимых цепей с тремя фиксированными положениями. Приёмка «5» гарантирует стабильность параметров контактной группы на протяжении всего срока службы.

Комплектация и условия поставки

Тумблер поставляется в заводской упаковке. Артикул изделия — 21554. Категория — тумблеры П2Т. Производитель — Смоленский завод. Срок поставки составляет 2–4 недели.

Год выпуска указан как 2022. Страна производства — Россия. Дополнительные сертификаты и гарантийные обязательства в предоставленных данных не указаны.
