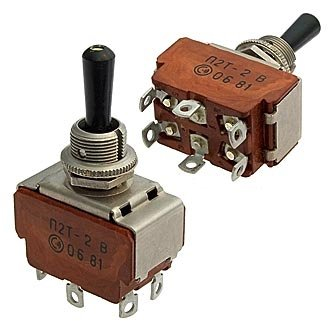

Назначение тумблера П2Т-2В (5)

П2Т-2В (5) — двухполюсный тумблер выпуска Смоленского завода радиодеталей (СЗР), предназначенный для коммутации цепей питания, сигнализации и управления в составе аппаратурной и промышленной электроники. Изделие относится к ряду переключателей П2Т и применяется там, где требуется механическое переключение электрических цепей при напряжении до 250 В переменного тока и токе до примерно 6 А — в зависимости от конкретной приемки и категории качества.

Тумблер может работать как в режиме включения и выключения (ON–OFF), так и в режиме переключения между двумя цепями (ON–OFF–ON). Конкретный режим определяется схемой подключения контактов, что делает модель универсальной для построения щитовой и приборной автоматики.

Подтверждённые особенности конструкции и исполнения

Обозначение «В» указывает на всеклиматическое исполнение по ГОСТ. Такое исполнение рассчитано на работу в условиях повышенной влажности — до около 98 процентов при 35 градусах Цельсия — и в широком температурном диапазоне.

• Диапазон рабочих температур: примерно от минус 60 до плюс 85 градусов Цельсия.
• Цифра «5» в обозначении указывает на вид приемки и категорию качества с более жёсткими требованиями по надёжности и ресурсу.
• Минимальная наработка до отказа для изделий с приемкой «5»: около 10 000–15 000 циклов.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: порядка 1100 В переменного тока частотой 50 Гц.
• Корпус металлический, стандартный для серии П2Т, с рычажным механизмом переключения.
• Масса переключателя обычно не превышает 38 г.
• Усилие переключения находится в диапазоне примерно от 2,5 до 30 Н.

Металлический корпус с рычажным механизмом обеспечивает надёжный контакт и удобное механическое переключение, а также защиту механизма от внешних воздействий.

Применение и монтаж

П2Т-2В (5) предназначен для объёмного (панельного) монтажа с фиксацией гайками или переходниками. Такое крепление позволяет устанавливать тумблер на лицевых панелях приборов, пультов и щитов управления.

Благодаря всеклиматическому исполнению тумблер применим в бортовой, промышленной и общеклиматической аппаратуре. Он подходит для коммутации цепей сигнализации, питания и управления, в том числе в составе аппаратуры, работающей в сложных условиях эксплуатации.

Условия поставки и комплектация

Товар поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Артикул изделия — 21551. Производитель — Смоленский завод. Год выпуска указан как 2022.

Изделие относится к категории тумблеров П2Т и не требует дополнительных принадлежностей для базового панельного монтажа, кроме штатных гаек или переходников, предусмотренных конструкцией.
