Назначение

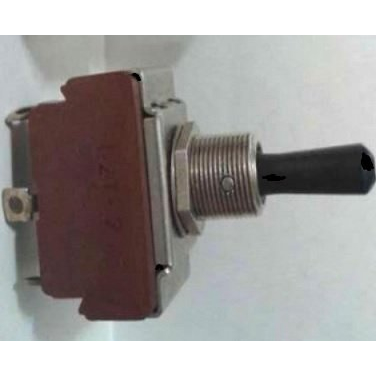

П2Т-24 (5) — двухполюсный перекидной тумблер ручного управления, выпускаемый Смоленским заводом. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального и общего назначения. Тумблер применяется в цепях сигнализации, питания и управления, где требуется ручное переключение двух независимых цепей одним органом управления.

Конструкция рассчитана на объемный монтаж: корпус тумблера устанавливается в отверстие панели и фиксируется резьбовым креплением, а выводы под пайку подключаются к монтажным проводникам. Двухпозиционная фиксация ручки обеспечивает устойчивое положение перекидного механизма в каждом из двух рабочих состояний без удержания ручки оператором.

Технические характеристики

Ниже приведены подтвержденные электрические и эксплуатационные параметры изделия.

• Номинальный ток: до 6 А.
• Номинальное напряжение: до 300 В.
• Коммутируемая мощность: до 660 Вт при активной нагрузке.
• Рабочий диапазон температур: от минус 60 до плюс 85 градусов Цельсия.
• Климатическое исполнение: всеклиматическое, категории В и УХЛ.
• Электрическая прочность изоляции: 1100 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Сопротивление контакта: не более 0,01–0,15 Ом.
• Усилие переключения: от 2,5 до 30 Н.
• Масса: около 38 г.
• Степень защиты: IP40.
• Минимальная наработка: 15000 часов.

Указанные значения определяют области допустимого применения тумблера и позволяют подбирать его для конкретных схем коммутации с учетом тока, напряжения и условий эксплуатации.

Конструктивные особенности

Серия П2Т включает 24 исполнения. Цифра 24 в обозначении указывает на типономинал с определенной электрической схемой и видом ручки, а индекс (5) соответствует конкретной модификации внутри серии. Такое построение обозначения позволяет однозначно идентифицировать электрическую схему коммутации и конструктивное исполнение ручки при заказе.

Монтаж выполняется в отверстии панели с резьбовым креплением корпуса, что обеспечивает механическую устойчивость при переключении. Выводы предназначены для пайки, поэтому тумблер ориентирован на объемный монтаж внутри аппаратуры. Двухполюсная перекидная схема позволяет одновременно коммутировать две цепи, что сокращает число органов управления на лицевой панели.

Корпус и механизм рассчитаны на длительную эксплуатацию: минимальная наработка составляет 15000 часов. Степень защиты IP40 допускает работу в закрытых объемах аппаратуры, защищенных от пыли и воды.

Применение

Тумблер П2Т-24 (5) применяется в радиоэлектронной аппаратуре специального и общего назначения. Типовые задачи — включение и переключение цепей питания, подача сигналов в цепях сигнализации, ручное управление режимами работы блоков и модулей. Всеклиматическое исполнение В и УХЛ и рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия позволяют использовать изделие в аппаратуре, эксплуатируемой в широком спектре климатических условий.

Благодаря двухпозиционной фиксации и перекидной схеме тумблер подходит для построения переключателей «включено — включено» с двумя независимыми полюсами. При подборе необходимо учитывать номинальный ток до 6 А, напряжение до 300 В и коммутируемую мощность до 660 Вт при активной нагрузке, а также способ монтажа — установку в панель с пайкой выводов.

Условия поставки и упаковка

Тумблер поставляется в заводской упаковке. Год выпуска — 2022. Срок поставки составляет от 2 до 4 недель с момента оформления заказа. Артикул изделия — 21549, производитель — Смоленский завод, категория — тумблеры П2Т.
