Назначение тумблера П2Т-23В (5)

П2Т-23В (5) — это двухполюсный тумблер, выпускаемый Смоленским заводом радиодеталей (СЗРД). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Тумблер применяется там, где требуется надёжное ручное переключение двух независимых цепей одновременно, например в блоках питания, измерительных приборах и промышленном оборудовании.

Артикул изделия — 21572. Категория товара — тумблеры П2Т. Производитель — Смоленский завод. Год выпуска указан как 2022.

Подтверждённые технические особенности

Тумблер П2Т-23В (5) рассчитан на работу в широком диапазоне электрических параметров. Коммутируемый ток составляет от 0,1 А до 6 А, рабочее напряжение — от 0,1 В до 300 В, максимальная мощность — до 660 В·А. Сопротивление контакта не превышает 0,01 Ом, сопротивление изоляции — не менее 1000 МОм. Электрическая прочность достигает 1100 В.

Рабочая температура эксплуатации — от минус 60 до плюс 85 градусов Цельсия. Усилие переключения находится в диапазоне от 2,5 до 30 Н. Ресурс изделия — до 5000 коммутационных циклов, срок хранения — 15 лет.

Конструктивные индексы расшифровываются следующим образом:

• индекс 23 — обычная ручка управления;
• индекс В — всеклиматическое климатическое исполнение;
• индекс 5 — монтаж для печатной платы.

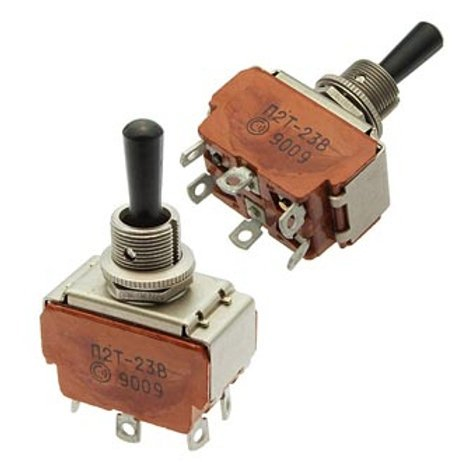

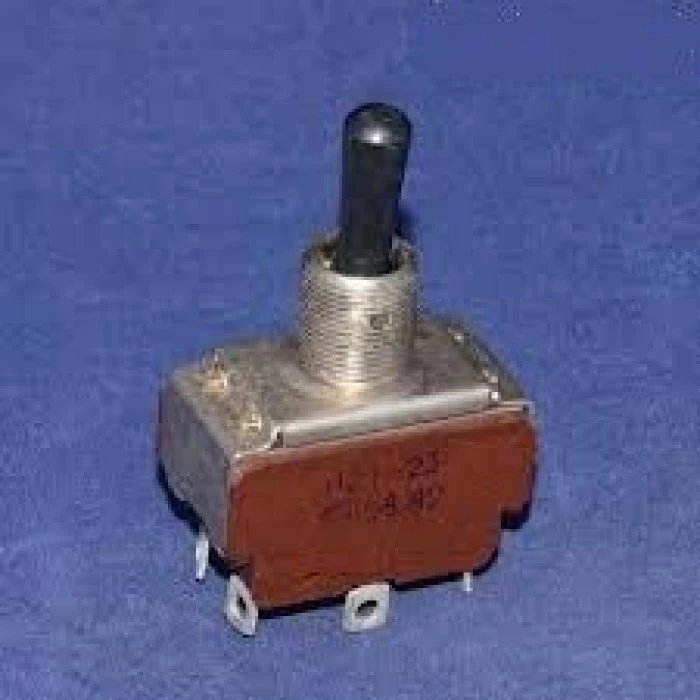

Габаритные размеры составляют около 60 на 33,5 на 19 мм, масса — 38 г. На фото показан типичный внешний вид тумблера П2Т от Смоленского завода с чёрной ручкой и маркировкой.

Применение и условия поставки

Благодаря двухполюсной схеме и всеклиматическому исполнению тумблер П2Т-23В (5) подходит для установки в аппаратуру, работающую в неотапливаемых помещениях, на открытом воздухе и в условиях повышенной влажности. Монтаж для печатной платы упрощает сборку серийных изделий и ремонт существующих устройств.

Изделие поставляется в заводской упаковке. Срок поставки составляет 2–4 недели.

1. Перед монтажом убедитесь, что параметры коммутируемой цепи не превышают указанных значений тока, напряжения и мощности.
2. При пайке в плату соблюдайте температурный режим, чтобы не повредить корпус и изоляционные материалы.
3. Храните тумблеры в заводской упаковке при допустимых климатических условиях в течение установленного срока хранения.

Область применения

Тумблер востребован в производстве радиоэлектронной аппаратуры, приборостроении и ремонте техники. Двухполюсная коммутация позволяет одновременно разрывать цепь питания и цепь нагрузки, что повышает безопасность обслуживания оборудования. Всеклиматическое исполнение В делает изделие пригодным для эксплуатации в составе аппаратуры различного назначения, включая стационарные и подвижные установки.
