П2Т-23 (5) 2022г Смоленский завод

Цена:

400 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

П2Т-23 (5) Смоленский завод

П2Т‑23 (5) — это двухполюсный тумблер постоянного и переменного тока, выпускаемый Смоленским заводом радиоизмерительных приборов (СЗР) по типу П2Т.

Тумблер П2Т‑23 предназначен для коммутации электрических цепей в радио‑ и бортовой электронной аппаратуре, в том числе наземной и авиационной. Он используется как силовой выключатель или переключатель режимов в устройствах с относительно небольшими токами.

Рабочее напряжение: до 250 В постоянного или переменного тока, иногда указывают диапазон до 300 В.
Коммутируемый ток: до 6 А; для малых токов применим в диапазоне примерно 0,1–6 А.
Максимальная коммутируемая мощность порядка около 660 Вт.
Сопротивление контакта обычно не более 0,01 Ом, сопротивление изоляции — не менее 1000 МОм.
Электрическая прочность изоляции составляет порядка 1100 В (испытание переменным током).

Двухполюсный, двухпозиционный перекидной тумблер с фиксацией в обоих положениях; алгоритм коммутации обычно (ON)‑OFF‑(ON).
Механический ресурс — порядка 5000 коммутационных циклов, что соответствует типичному уровню для такого класса аппаратуры.
Усилие переключения лежит в диапазоне примерно 2,5–30 Н, что позволяет обеспечивать надёжный контакт и удобство ручного управления.

Габаритные размеры типового корпуса П2Т‑23 порядка 60×33,5×19 мм, но возможны небольшие различия по конкретным поставкам.
Масса тумблера обычно не превышает 38 г.
Рабочая температура окружающей среды — примерно от −60 до +85 °C, что делает его пригодным для эксплуатации в широком диапазоне климатических условий.

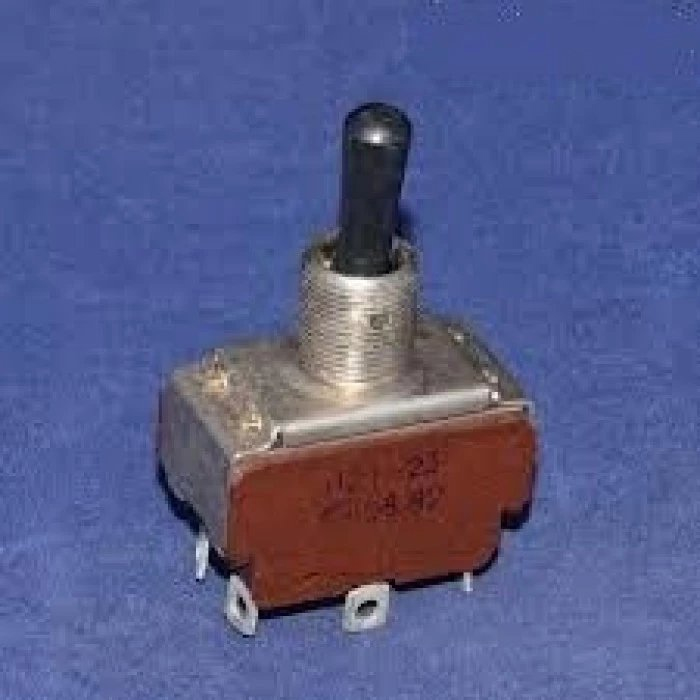

На корпусе изделия присутствует маркировка, включающая тип П2Т‑23, обозначение производителя «СЗР» (Смоленский завод радиоизмерительных приборов) и, как правило, год выпуска. Конструктивно предусматривается объёмный монтаж: крепление в отверстии панели с фиксацией гайкой или другим стандартным способом, характерным для аппаратуры советского/российского типа.

Описание

Назначение

Тумблер П2Т-23 (5) производства Смоленского завода радиоизмерительных приборов (СЗР) представляет собой двухполюсный двухпозиционный перекидной переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и бортовой аппаратуре. Изделие применяется в составе наземной и авиационной электроники, где требуется ручное переключение режимов работы или включение питания при относительно небольших коммутируемых токах.

Коммутационный алгоритм тумблера — (ON)-OFF-(ON), то есть перекидной двухпозиционный механизм с фиксацией в обоих крайних положениях. Такая схема делает его удобным для выбора одного из двух режимов работы либо для подачи напряжения на одну из двух независимых цепей.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в соответствии с типовыми параметрами изделий этой серии.

Рабочее напряжение — до 250 В постоянного или переменного тока, в отдельных источниках указывается диапазон до 300 В.
Коммутируемый ток — до 6 А; для малых токов изделие применимо в диапазоне примерно от 0,1 А до 6 А.
Максимальная коммутируемая мощность — порядка 660 Вт.
Сопротивление контакта — обычно не более 0,01 Ом.
Сопротивление изоляции — не менее 1000 МОм.
Электрическая прочность изоляции — порядка 1100 В при испытании переменным током.
Механический ресурс — около 5000 коммутационных циклов.
Усилие переключения — в диапазоне примерно от 2,5 Н до 30 Н.
Габаритные размеры корпуса — порядка 60 на 33,5 на 19 мм; возможны небольшие различия по конкретным партиям поставки.
Масса изделия — обычно не более 38 г.
Рабочая температура окружающей среды — примерно от минус 60 до плюс 85 градусов Цельсия.

Конструкция и маркировка

Корпус тумблера рассчитан на объёмный монтаж: крепление выполняется в отверстии панели с фиксацией гайкой или иным стандартным способом, характерным для аппаратуры советского и российского производства. На корпусе присутствует маркировка, включающая тип П2Т-23, обозначение производителя «СЗР» (Смоленский завод радиоизмерительных приборов) и, как правило, год выпуска.

Условия эксплуатации и применение

Благодаря широкому температурному диапазону изделие пригодно для работы в разнообразных климатических условиях, включая неотапливаемые помещения и бортовые системы. Тумблер применяется как силовой выключатель или переключатель режимов в устройствах с относительно небольшими токами: в пультах управления, измерительных приборах, блоках питания и другой радиоэлектронной аппаратуре.

Параметры Год: 2022 относятся к сведениям о выпуске и учитываются при подборе совместимых компонентов.

Комплектация и поставка

Товар поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Артикул изделия — 21548, категория — тумблеры П2Т.
