Назначение тумблера П2Т-20 (5)

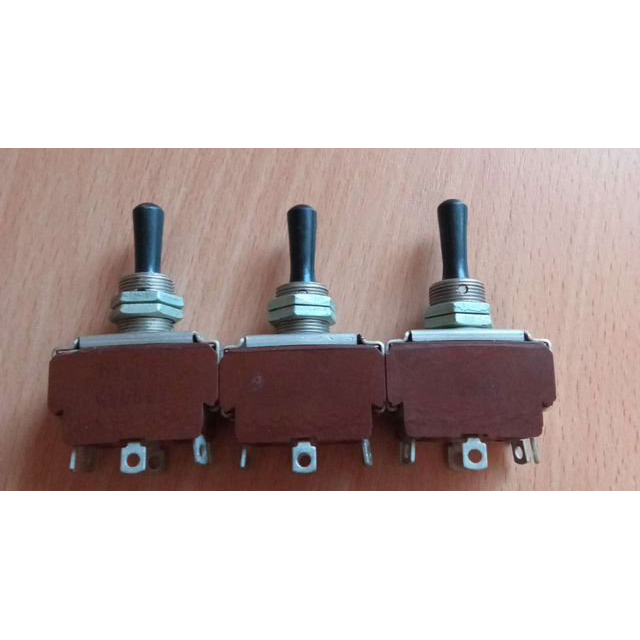

П2Т-20 (5) — это двухполюсный тумблер-переключатель, выпускаемый Смоленским заводом радиодеталей (СЗР), а также связанным с ним Смоленским НПО «ФЕНИКС». Изделие относится к категории тумблеров серии П2Т и предназначено для ручной коммутации электрических цепей сигнализации, питания и управления в составе различных электронных устройств, приборов и промышленного оборудования.

Основная задача тумблера — обеспечивать надёжное переключение между режимами работы, разрывая и замыкая электрические цепи при ручном воздействии на рычаг. Модель востребована там, где требуется компактный, механически прочный и электрически стабильный коммутационный элемент с длительным сроком службы.

Подтверждённые технические особенности

Конструкция П2Т-20 (5) рассчитана на работу при номинальном напряжении до 250 В и номинальном токе 6 А. Максимальная коммутируемая мощность составляет 660 Вт. Сопротивление контакта для приёмки категории «5» (ВП) не превышает 0,01 Ом, что обеспечивает стабильность электрического соединения и минимальные потери.

Усилие переключения находится в диапазоне от 2,5 до 30 Н. Электрическая прочность изоляции достигает 1100 В, а сопротивление изоляции — не менее 1000 МОм. Рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия. Климатическое исполнение — УХЛ или В.

• Модель имеет три положения: вкл — выкл — вкл (on-off-on).
• Электрическая схема — DP3T.
• Контакты покрыты серебром (Ag).
• Монтаж осуществляется на панель через отверстие диаметром 12,2 мм с помощью резьбы.
• Выводы выполнены под пайку.
• Степень защиты — IP40.
• Ресурс — до 5000 циклов.
• Масса — около 26–38 г.
• Корпус изготовлен из карболита или термопластика коричневого цвета.
• Габариты: длина 33 мм, ширина 18 мм, высота 22 мм без учёта рычага.

Применение и условия поставки

Тумблер П2Т-20 (5) применяется в промышленной электронике, измерительных приборах, системах сигнализации и управления, а также в составе оборудования, где необходимо надёжное ручное переключение цепей питания и управления. Благодаря трём положениям и двухполюсной схеме DP3T изделие позволяет коммутировать несколько независимых цепей одновременно, что расширяет функциональные возможности устройства.

Категория приёмки «5» (ВП) подтверждает повышенные требования к качеству и стабильности параметров, что важно для ответственных применений. Корпус из карболита или термопластика обеспечивает механическую защиту и электрическую изоляцию, а степень защиты IP40 ограничивает проникновение твёрдых частиц размером более 1 мм, не защищая от влаги.

Товар поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Артикул позиции — 21545. Год выпуска — 2022.
