Назначение

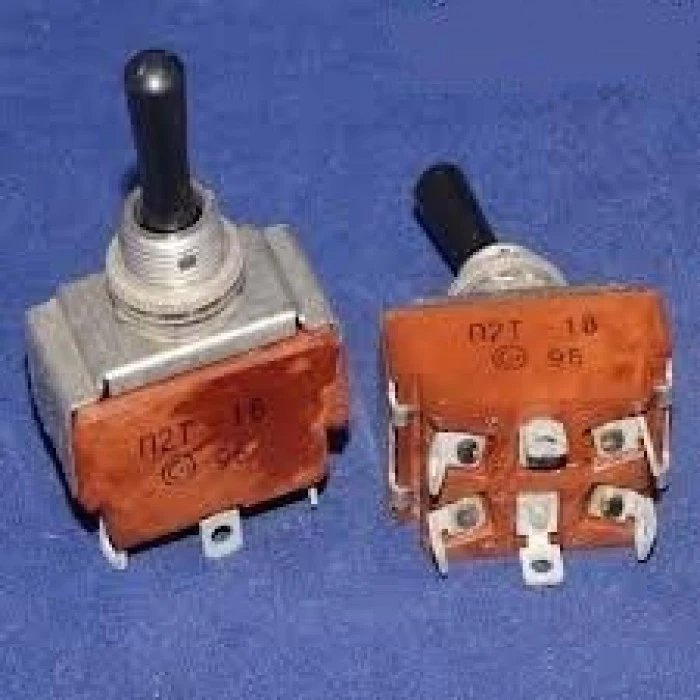

П2Т-1В (5) — двухполюсный микротумблер, выпускаемый Смоленским заводом (Смоленское НПО «ФЕНИКС», ранние обозначения СЗР). Изделие предназначено для коммутации цепей питания, сигнализации и управления в аппаратуре электротехнического и радиоэлектронного назначения. Тумблер применяется там, где требуется компактный двухполюсный переключатель с фиксацией положения, рассчитанный на работу в составе промышленного, измерительного и специального оборудования.

Конструкция и особенности

П2Т-1В (5) относится к семейству тумблеров П2Т. Корпус выполнен из карбонита (карболита), контакты изготовлены из латуни с серебряным покрытием. Такое исполнение обеспечивает низкое переходное сопротивление контактов — порядка 10 мОм — и стабильность коммутации. Изоляция рассчитана на высокое электрическое сопротивление, до 1000 МОм, и испытательное напряжение порядка 700–1000 В.

Маркировка «(5)» указывает на вид приёмки по советской и российской системе контроля качества и обычно связана с военной приёмкой или специфическими условиями выпуска. Изделие рассчитано на установку на панель или плату: монтаж выполняется через отверстие в панели, выводы присоединяются пайкой.

Технические характеристики

• Номинальное напряжение: до 250 В постоянного и переменного тока (часто указывается как 250 В DC, применимо и для AC при соответствующих условиях).
• Номинальный рабочий ток: порядка 5–6 А в зависимости от конкретного исполнения П2Т-1В.
• Максимальная коммутируемая мощность: обычно не превышает 250–260 Вт, что допускает использование в силовых цепях небольшой мощности и в цепях управления.
• Сопротивление контактов: порядка 10 мОм.
• Сопротивление изоляции: до 1000 МОм.
• Испытательное напряжение: порядка 700–1000 В.
• Интервал рабочих температур: от минус 60 до плюс 85 градусов Цельсия.
• Влажность: до 95–98 процентов при температуре плюс 35 градусов Цельсия.
• Ресурс: не менее 10 000 циклов включения и выключения.
• Число полюсов: два.
• Фиксация положения: есть.

Применение и условия эксплуатации

Тумблер П2Т-1В производится по техническим условиям серии ОЮ0.360.028-ТУ или аналогичным ТУ Смоленского завода, что гарантирует соответствие стандартам по надёжности и виброустойчивости. Изделие рассчитано на всеклиматическое исполнение, что позволяет применять его в широком диапазоне напряжений и условий эксплуатации, включая аппаратуру, работающую при пониженных и повышенных температурах.

Благодаря двухполюсной схеме и фиксации положения, тумблер удобен для одновременной коммутации двух цепей, например питания и сигнализации, в пультах управления, блоках питания, измерительных приборах и другой радиоэлектронной аппаратуре. Монтаж через отверстие в панели и пайка выводов делают его пригодным как для панельного, так и для платного исполнения компоновки.

Сведения о поставке и годе выпуска

Товар поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Год выпуска указан как 2022. Артикул изделия — 21550, категория — тумблеры П2Т, производитель — Смоленский завод.
