П2Т-19В (5) 2022г Смоленский завод

Цена:

400 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

П2Т-19В (5) Смоленский завод

П2Т-19В (5) — это двухполюсный тумблер-переключатель производства Смоленского завода радиодеталей (СЗРД, ныне известного как Смоленское НПО «ФЕНИКС»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в промышленных и бытовых устройствах.

Тумблер работает при номинальном токе до 6 А и напряжении до 250–300 В, имеет три положения (on-off-on) с электрической схемой DP3T. Сопротивление электрического контакта не превышает 0,01–0,15 Ом (в зависимости от категории качества), сопротивление изоляции — не менее 1000 МОм, электрическая прочность — 1100 Вэфф.

Диапазон рабочих температур — от -60°C до +85°C, климатическое исполнение УХЛ или В, степень защиты IP40. Ресурс механический — до 5000 циклов переключений, масса изделия около 26–38 г.

Корпус из карболита, цвет обычно коричневый, габариты примерно 33×18×22 мм (с рычагом до 58 мм), монтаж на панель с отверстием Ø12,2 мм. Покрытие контактов — серебро (Ag), усилие переключения 2,5–30 Н.

Используется в электрооборудовании для ручного управления цепями, включая промышленные панели и приборы, где требуется надежная фиксация в положениях.

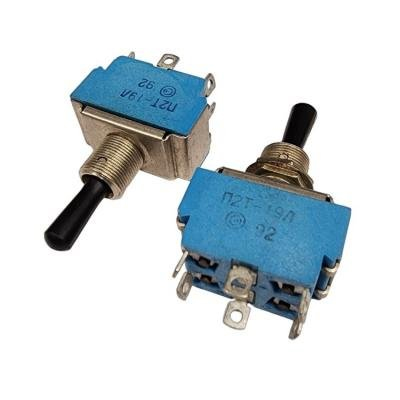

На изображении показан типичный внешний вид тумблеров серии П2Т от Смоленского завода: черный рычаг, металлические выводы и маркировка.

Описание

Назначение тумблера П2Т-19В (5)

П2Т-19В (5) — двухполюсный тумблер-переключатель, выпускаемый Смоленским заводом радиодеталей (СЗРД, в настоящее время — Смоленское НПО «ФЕНИКС»). Изделие предназначено для ручной коммутации электрических цепей постоянного и переменного тока в промышленных и бытовых устройствах. Тумблер применяется там, где требуется надёжная фиксация рычага в рабочих положениях и переключение сразу двух независимых цепей одним движением.

Подтверждённые технические особенности

Электрическая схема изделия — DP3T, то есть два полюса и три положения по схеме on-off-on. Номинальный коммутируемый ток достигает 6 А, рабочее напряжение — до 250–300 В. Сопротивление электрического контакта составляет от 0,01 до 0,15 Ом в зависимости от категории качества, сопротивление изоляции — не менее 1000 МОм, электрическая прочность — 1100 В эффективного значения.

Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Климатическое исполнение — УХЛ или В, степень защиты — IP40. Механический ресурс достигает 5000 циклов переключений. Масса изделия — около 26–38 граммов, усилие переключения — от 2,5 до 30 Н. Покрытие контактов — серебро (Ag).

Корпус выполнен из карболита, цвет обычно коричневый. Габариты составляют примерно 33 на 18 на 22 мм, с учётом рычага длина достигает 58 мм. Монтаж производится на панель через отверстие диаметром 12,2 мм. Год выпуска в карточке товара — 2022.

Конструкция и комплектация

Двухполюсный переключающий механизм с тремя положениями on-off-on
Корпус из карболита коричневого цвета
Рычаг чёрного цвета с металлическими выводами и маркировкой
Контакты с серебряным покрытием
Заводская упаковка

Применение

Тумблер используется в электрооборудовании для ручного управления цепями. Его устанавливают в промышленные панели, пульты и приборы, где необходима надёжная фиксация в положениях и коммутация двух цепей одновременно. Благодаря широкому температурному диапазону и климатическому исполнению изделие подходит для работы в составе оборудования, эксплуатируемого в различных условиях.

Условия поставки

Товар поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Артикул позиции — 21568, категория — тумблеры П2Т, производитель — Смоленский завод.
