П2Т-19 (5) 2022г Смоленский завод

Цена:

350 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

П2Т-19 (5) Смоленский завод

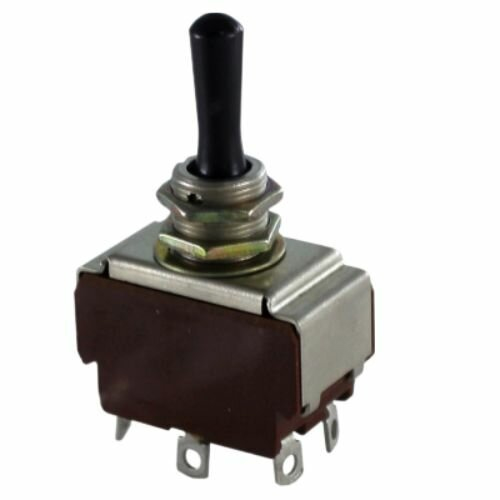

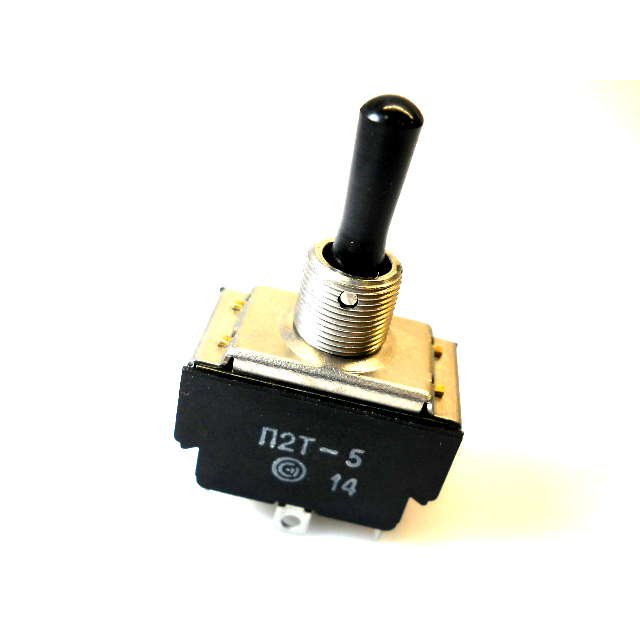

П2Т-19 (5) — это двухполюсный тумблер производства Смоленского завода радиодеталей (СЗР), предназначенный для коммутации электрических цепей постоянного и переменного тока. Он выпускается в категории качества «ВП» с приемкой «5» по техническим условиям ВР0.360.002 ТУ или ВТО.360.002 ТУ.

Тумблер работает при номинальном токе до 6 А и напряжении до 250–300 В, с алгоритмом on-off-on (три положения: 1–5; 2–6 в крайних, замыкание в среднем). Усилие переключения составляет 2,5–30 Н, сопротивление контактов не более 0,01 Ом (для категории «ВП»), сопротивление изоляции — не менее 1000 МОм, электрическая прочность — 1100 Вэфф.

Диапазон рабочих температур — от -60 до +85 °С, климатическое исполнение УХЛ или В, степень защиты IP40. Ресурс — 5000 циклов, масса — около 26–38 г.

Корпус из карболита имеет габариты примерно 33×18×22 мм (длина×ширина×высота), с установочными размерами Ø12,2 мм для монтажа на панель. Покрытие контактов — серебро (Ag), без индикации и протектора, с фиксацией положения.

Используется в промышленной электронике, приборах и оборудовании для ручного управления цепями в любых положениях.

Описание

Назначение тумблера П2Т-19 (5)

П2Т-19 (5) — это двухполюсный тумблер производства Смоленского завода радиодеталей (СЗР), предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство применяется для ручного управления электрическими цепями в промышленной электронике, приборах и оборудовании, где требуется надёжное переключение при повышенных нагрузках.

Тумблер выпускается в категории качества «ВП» с приёмкой «5» по техническим условиям ВР0.360.002 ТУ или ВТО.360.002 ТУ. Это подтверждает соответствие изделия требованиям, предъявляемым к компонентам ответственного назначения.

Подтверждённые технические особенности

Электрические параметры тумблера обеспечивают стабильную работу в цепях с номинальным током до 6 А и напряжением до 250–300 В. Алгоритм переключения — on-off-on: три положения с замыканием контактов 1–5 и 2–6 в крайних положениях и размыканием в среднем.

Усилие переключения: от 2,5 до 30 Н.
Сопротивление контактов: не более 0,01 Ом (для категории «ВП»).
Сопротивление изоляции: не менее 1000 МОм.
Электрическая прочность: 1100 В эффективного значения.
Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия.
Климатическое исполнение: УХЛ или В.
Степень защиты: IP40.
Ресурс: 5000 циклов переключения.
Масса: примерно от 26 до 38 граммов.

Контакты имеют серебряное покрытие (Ag). Конструкция не предусматривает индикации и защитного протектора, при этом обеспечивается фиксация положения. Корпус изготовлен из карболита и имеет габариты примерно 33 на 18 на 22 миллиметра по длине, ширине и высоте соответственно. Установочный размер для монтажа на панель — диаметр 12,2 миллиметра.

Применение и условия эксплуатации

Тумблер П2Т-19 (5) используется для ручного управления цепями в любых положениях, что делает его удобным для монтажа в приборах и оборудовании с различной ориентацией панели. Благодаря широкому температурному диапазону и климатическому исполнению УХЛ или В изделие подходит для эксплуатации в промышленных условиях, включая неотапливаемые помещения и открытые площадки с умеренным и холодным климатом.

Категория качества «ВП» с приёмкой «5» подтверждает, что тумблер прошёл дополнительные испытания и может применяться в составе ответственных изделий. Совместимость с техническими условиями ВР0.360.002 ТУ или ВТО.360.002 ТУ гарантирует соответствие заявленным характеристикам при соблюдении условий монтажа и эксплуатации.

Товар поставляется в заводской упаковке. Срок поставки составляет от 2 до 4 недель. Страна производства и комплектация определяются производителем — Смоленским заводом радиодеталей.

Год выпуска, указанный в характеристиках, — 2022. Артикул изделия — 21544. Категория — тумблеры П2Т.
