Назначение тумблера П2Т-17В (5)

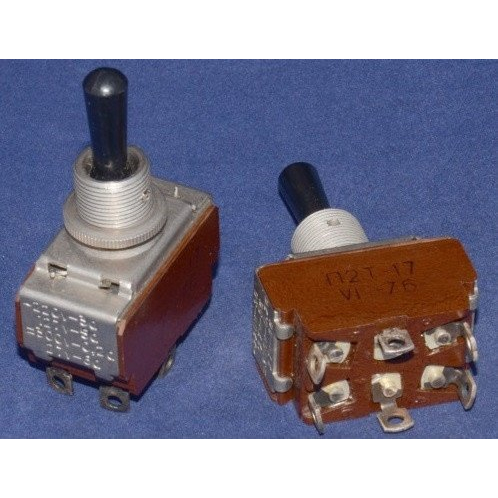

П2Т-17В (5) — это всеклиматический двухполюсный тумблер (переключатель-поворотник) производства Смоленского завода радиодеталей (СЗР). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения.

Тумблер относится к серии перекидных переключателей П2Т и применяется там, где требуется надёжное механическое переключение цепей с чёткой фиксацией положений. Артикул изделия — 21566.

Подтверждённые особенности и характеристики

П2Т-17В (5) имеет двухполюсное исполнение и двухпозиционную фиксацию (обычно «on–off–on» или аналогичную схему). Переключатель рассчитан на коммутацию токов до 6 А при напряжении не более 250–300 В.

• Буква «В» в обозначении означает всеклиматическое исполнение с рабочим диапазоном температур от минус 60 до плюс 85 градусов Цельсия.
• Электрическая прочность изоляции между токоведущими частями и корпусом — не менее 1100 В переменного тока частотой 50 Гц.
• Сопротивление изоляции — не менее 1000 МОм.
• Индекс «5» указывает на вид приемки по ГОСТ/ОТУ: сопротивление электрического контакта ограничено значением не более 0,01 Ом, что ниже нормы для приемки «1» (не более 0,15 Ом).
• Масса тумблера — около 38 г.
• Габариты — примерно 60 на 33,5 на 19 мм.
• Усилие переключения ручки — от 2,5 до 30 Н.
• Срок сохраняемости изделий по данным производителя достигает порядка 15 лет при хранении и перевозке в условиях нормативных требований.

Применение и совместимость

Благодаря всеклиматическому исполнению и высоким параметрам изоляции П2Т-17В (5) обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур. Переключатель пригоден для питания отдельных блоков и периферийных цепей в радиоприёмной и измерительной аппаратуре.

Смоленский завод радиодеталей выпускает данную номенклатуру тумблеров в нескольких вариантах ручек (обычная и светящаяся), а также с разными видами приемки и годами выпуска. Это позволяет использовать П2Т-17В (5) как при восстановлении советской и российской радиоэлектронной аппаратуры, так и в новом производстве, где важны совместимость по габаритам и сохраняемость.

Условия поставки

Товар поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Год выпуска — 2022.
