Назначение переключателя П2Т-17 (5)

П2Т-17 (5) Смоленского завода — двухполюсный перекидной тумблер, выпускаемый по техническим условиям ВТ0.360.002ТУ и относящийся к серии П2Т. Изделие предназначено для коммутации электрических цепей питания, управления и сигнализации в радиоэлектронной аппаратуре специального и общего назначения. Благодаря перекидной схеме переключения тумблер позволяет оперативно менять направление подачи сигнала или напряжения между двумя парами контактов, что делает его востребованным в пультах управления, стойках аппаратуры, измерительных приборах и промышленных системах автоматики.

Модификация с видом приёмки «5» ориентирована на применение в ответственных узлах, где предъявляются повышенные требования к стабильности переходного сопротивления контактов и надёжности коммутации.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры изделия подтверждены заводской документацией и приведены в таблице характеристик ниже.

• Номинальный ток — до 6 А, номинальное напряжение — до 250 В переменного или постоянного тока.
• Максимальная коммутируемая мощность — порядка 660 Вт.
• Сопротивление контактов — не более 10 мОм для изделий с видом приёмки «5».
• Электрическая прочность изоляции — около 1100 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий диапазон температур — примерно от минус 60 до плюс 85 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия, климатическое исполнение УХЛ.
• Усилие переключения — в пределах от 2,5 до 30 ньютонов.
• Номинальный ресурс — около 5000 полных циклов переключения.
• Год выпуска указанной позиции — 2022.

Конструкция и исполнение

Тумблер имеет тип контактов DP3T: двухполюсный, три положения, с алгоритмом переключения «on–off–on». В крайних положениях замыкаются разные пары контактов, а в среднем положении цепь разрывается. Такая схема обеспечивает чёткое разделение коммутируемых цепей и исключает одновременное замыкание обеих пар.

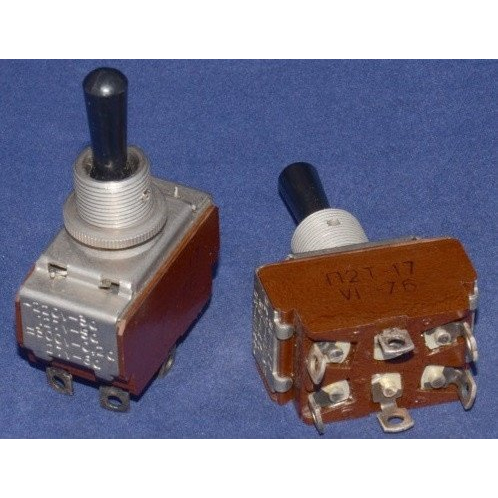

Корпус изделия выполнен из карболита, контактная часть — с серебряным покрытием на латунной основе. Ручка управления — обычная пластмассовая, без фиксации и без индикации положения. Крепление механическое, на панель, установочное отверстие имеет диаметр около 12,2 мм. Монтаж выводов производится пайкой. Работа допускается в любом рабочем положении.

Применение и условия поставки

П2Т-17 (5) применяется в стационарной аппаратуре, где требуется многократная коммутация цепей управления и сигнализации: в блоках питания, пультах, щитах управления, испытательных стендах и радиоэлектронных устройствах. Номинальный ресурс около 5000 полных циклов делает тумблер пригодным для длительной эксплуатации при умеренной частоте переключений.

Поставка осуществляется в заводской упаковке. Срок поставки составляет от 2 до 4 недель. Производитель — Смоленский завод, артикул позиции — 21542, категория — тумблеры П2Т.
