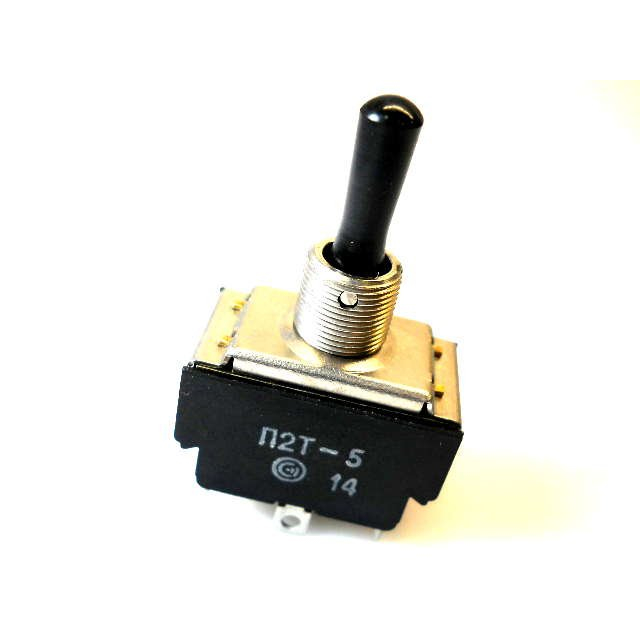

П2Т-16В (5) 2022г Смоленский завод

Цена:

400 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

П2Т-16В (5) Смоленский завод

П2Т-16В (5) — это двухполюсный тумблер-переключатель ручного управления, выпускавшийся Смоленским заводом (Смоленским НПО «ФЕНИКС» или СЗР). Он предназначен для коммутации электрических цепей в различных устройствах и соответствует техническим условиям ВТ0.360.002ТУ.

Модель работает при номинальном токе 6 А и напряжении 250 В, с максимальной коммутационной мощностью 660 Вт. Сопротивление контактов не превышает 10 мОм (для приемки «5» — менее 0,01 Ом), сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 1100 В.

Усилие переключения составляет 2,5–30 Н, ресурс — 5000 циклов, масса — около 30–38 г. Диапазон рабочих температур — от -60 до +85 °C, климатическое исполнение УХЛ4, степень защиты IP40.

Тумблер имеет 3 положения (on-off-(on), схема DP3T: полож.1 — 1-5/2-6; полож.2 — 1-5/2-6; полож.3 — 1-3/2-4) с фиксацией и зеленой индикацией (светящийся глазок). Монтаж: на панель (отверстие Ø12,2 мм), контакты под пайку из латуни с серебряным покрытием (Ag).

Корпус из карболита (коричневый), толкатель — черная пластмасса, светящаяся ручка длиной 23 мм. Габариты: 33,5×19×60 мм (или 33,5×19×25 мм по высоте корпуса), любое рабочее положение.

Используется в промышленных и бытовых устройствах для надежного переключения цепей, включая всеклиматическое исполнение для суровых условий. Производство велось в СССР (1976–1991 гг.), вид приемки «5» — ВП, ПЗ.

Описание

Назначение тумблера П2Т-16В (5)

П2Т-16В (5) производства Смоленского завода — это двухполюсный тумблер-переключатель ручного управления, предназначенный для коммутации электрических цепей в промышленных и бытовых устройствах. Изделие выпускалось по техническим условиям ВТ0.360.002ТУ и применяется там, где требуется надёжное переключение цепей с визуальным контролем состояния. Модель имеет три положения с фиксацией и зелёную индикацию в виде светящегося глазка.

Тумблер относится к категории тумблеров П2Т и поставляется в заводской упаковке. Срок поставки составляет от 2 до 4 недель.

Подтверждённые технические особенности

Ниже приведены характеристики, подтверждённые для данной модели. Номинальный ток составляет 6 А, номинальное напряжение — 250 В. Максимальная коммутационная мощность достигает 660 Вт. Сопротивление контактов не превышает 10 мОм, а для приемки «5» этот показатель составляет менее 0,01 Ом. Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 1100 В.

Усилие переключения: от 2,5 до 30 Н.
Ресурс переключений: 5000 циклов.
Масса: примерно от 30 до 38 граммов.
Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия.
Климатическое исполнение: УХЛ4.
Степень защиты: IP40.
Число положений: три — схема DP3T (положение 1 — 1-5 и 2-6; положение 2 — 1-5 и 2-6; положение 3 — 1-3 и 2-4).
Год выпуска согласно характеристике: 2022.

Конструктивно тумблер имеет корпус из карболита коричневого цвета, толкатель из чёрной пластмассы и светящуюся ручку длиной 23 мм. Контакты выполнены из латуни с серебряным покрытием (Ag). Габаритные размеры составляют 33,5 на 19 на 60 мм, при этом высота корпуса указывается как 25 мм. Монтаж производится на панель через отверстие диаметром 12,2 мм. Допускается любое рабочее положение изделия.

Применение и исполнение

Тумблер П2Т-16В (5) используется в промышленных и бытовых устройствах для надёжного переключения цепей. Благодаря всеклиматическому исполнению он подходит для работы в суровых условиях эксплуатации. Схема коммутации DP3T с фиксацией и светящейся ручкой обеспечивает удобство управления и визуальную индикацию включённого положения.

Вид приемки «5» соответствует государственной приёмке (ВП) и приёмке заказчика (ПЗ). Производство велось в СССР в период с 1976 по 1991 год, что подтверждает длительную историю применения данной серии. Изделие поставляется в заводской упаковке и предназначено для монтажа на панель с пайкой контактов.

Ключевые параметры для подбора

Номинальные параметры коммутации: 6 А, 250 В, до 660 Вт.
Тип переключателя: двухполюсный, три положения с фиксацией, схема DP3T.
Индикация: зелёный светящийся глазок в ручке длиной 23 мм.
Монтаж: панельный, отверстие диаметром 12,2 мм, контакты под пайку.

Артикул изделия — 21565. Производитель — Смоленский завод. Категория — тумблеры П2Т.
