Назначение тумблера П2Т-16 (5)

П2Т-16 (5) — двухполюсный тумблер контактной серии П2Т, выпускаемый Смоленским заводом радиодеталей (впоследствии Смоленское НПО «ФЕНИКС»). Изделие предназначено для ручной коммутации электрических цепей постоянного и переменного тока в промышленных, военных и гражданских аппаратах. Тумблер устанавливается на панель, контакты рассчитаны на монтаж под пайку. Исполнение «5» соответствует системе внутренней приёмки изделий с повышенным уровнем контроля качества и надёжности.

Артикул позиции — 21541. Категория — тумблеры П2Т. Производитель — Смоленский завод. Поставка осуществляется в заводской упаковке, срок поставки составляет 2–4 недели.

Конструкция и особенности исполнения

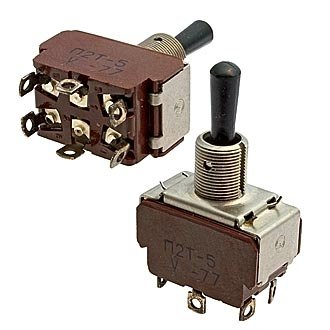

Корпус тумблера выполнен из термореактивного пластика (карболита) коричневого цвета. Орган управления — ручка-толкатель чёрного цвета. В конструкции предусмотрен светящийся индикатор, обычно зелёный «глазок», что позволяет визуально контролировать состояние коммутации.

Контактная группа построена по схеме DP3T — два полюса, три положения. Переключатель имеет три позиции: on–off–(on) с двумя фиксированными рабочими положениями и средним разомкнутым положением. В крайних положениях одновременно подключаются цепи 1–5 и 2–6. В среднем положении цепи 1–5 и 2–6 разомкнуты, при этом цепи 1–3 и 2–4 могут быть замкнутыми в зависимости от конкретной схемы включения. Такая логика обеспечивает удобное управление двумя независимыми цепями одним органом управления.

Исполнение «5» подразумевает ужесточённый контроль параметров, в частности сопротивление контакта обычно не превышает 0,01 Ом. Это важно для стабильной работы цепей управления и сигнализации, где недопустимы заметные потери на переходном сопротивлении.

Технические характеристики

• Номинальный ток: 6 А.
• Номинальное напряжение: до 250 В переменного и постоянного тока.
• Максимальная коммутационная мощность: порядка 660 Вт.
• Сопротивление контакта для приёмки «5»: обычно не более 0,01 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: около 1100 В эффективных.
• Усилие переключения: примерно от 2,5 до 30 Н, что обеспечивает чёткую фиксацию и защиту от случайного переключения.
• Рабочий диапазон температур: от минус 60 °C до плюс 85 °C.
• Относительная влажность: до 98 процентов при температуре плюс 25 °C.
• Климатическое исполнение: УХЛ.
• Степень защиты: около IP40 — защита от контакта с проводящими частями и от попадания крупных частиц, без герметичности.
• Механический ресурс: порядка 5000 переключений согласно соответствующим техническим условиям, например ВТ0.360.002ТУ.
• Максимальный срок хранения нового изделия без ухудшения параметров: около 15 лет при соблюдении условий хранения.

Применение и условия эксплуатации

Тумблер П2Т-16 (5) применяется в аппаратуре, где требуется ручное переключение двух независимых электрических цепей с визуальной индикацией состояния. Благодаря широкому температурному диапазону и климатическому исполнению УХЛ изделие пригодно для работы в тяжёлых условиях, включая неотапливаемые помещения и открытые площадки, при влажности до 98 процентов и температуре до плюс 25 °C.

Степень защиты около IP40 означает, что тумблер защищён от контакта с проводящими частями и от попадания крупных частиц, однако не является герметичным. Панельный монтаж и пайка контактов позволяют встраивать изделие в пульты, щиты и приборные панели. Механический ресурс порядка 5000 переключений и срок хранения около 15 лет делают изделие пригодным как для серийного производства аппаратуры, так и для комплектования ремонтных комплектов и запасных частей. Год выпуска рассматриваемой позиции — 2022.
