Назначение тумблера П2Т-14В (5)

П2Т-14В (5) — двухполюсный тумблер (переключатель), выпускаемый Смоленским заводом радиодеталей. Изделие предназначено для коммутации электрических цепей сигнализации, питания и управления. Допустимое рабочее напряжение коммутируемых цепей — до 250 В, сила тока — до 6 А. Такие параметры позволяют применять тумблер в цепях управления промышленного оборудования, где требуется надёжное включение и выключение нагрузки.

Модель выпускается во всеклиматическом варианте исполнения «В» (линейка П2Т-1В…П2Т-24В), что делает её пригодной для эксплуатации в различных климатических зонах. Тумблер подходит для внутреннего монтажа, в том числе при повышенной влажности воздуха до 98 процентов при температуре плюс 35 градусов Цельсия.

Подтверждённые технические характеристики

Ниже приведены параметры изделия, заявленные производителем.

• Масса изделия — не более 38 г.
• Сопротивление контакта — до 0,01 Ом для категории качества «ВП» и до 0,15 Ом для приёмки «СКК».
• Электрическая прочность изоляции — до 1100 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Усилие переключения — от 2,5 до 30 Н.
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия.
• Минимальная наработка — от 5000 до 10000 часов в зависимости от категории.
• Гарантийный срок — 15 лет.

Указанные значения подтверждаются сопроводительной документацией завода-изготовителя и определяют область применения изделия.

Конструкция и применение

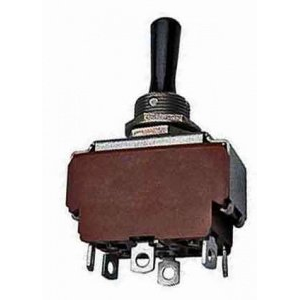

Тумблер П2Т-14В (5) имеет рычажный механизм переключения. Исполнение рычага может быть обычным или светящимся, что расширяет возможности применения в аппаратуре, где требуется визуальный контроль состояния цепи. Двухполюсная схема коммутации позволяет одновременно разрывать или замыкать два независимых участка цепи, что удобно при управлении питанием и сигнализацией.

Основное применение — промышленные устройства и аппаратура, в которых необходимо надёжное включение и выключение электрических цепей. Благодаря широкому диапазону рабочих температур и стойкости к повышенной влажности тумблер может использоваться в составе оборудования, работающего в сложных условиях эксплуатации.

Условия поставки и комплектация

Тумблер поставляется в заводской упаковке. Срок поставки составляет от 2 до 4 недель. Артикул изделия — 21563, категория — тумблеры П2Т, производитель — Смоленский завод. Год регистрации позиции в каталоге — 2022. Изделие предназначено для монтажа в составе промышленных и радиотехнических устройств и соответствует заявленным заводом техническим параметрам.
