Назначение и общее описание

П2Т-12 (5) — это двухполюсный тумблер-переключатель, выпускаемый Смоленским заводом радиодеталей (СЗР). Изделие предназначено для коммутации электрических цепей в различных устройствах и относится к серии П2Т, которая включает 24 конструктивных исполнения для объемного монтажа и всеклиматического применения.

Тумблер применяется для позиционного переключения цепей, обеспечивая режим on-off-on. Модель П2Т-12 используется в бытовой и промышленной электронике, где требуется надежная ручная коммутация с номинальным напряжением до 250 В и током до 6 А.

Подтвержденные технические особенности

Конструкция тумблера обеспечивает стабильные электрические параметры и механическую прочность при эксплуатации в жестких условиях. Ниже перечислены подтвержденные характеристики изделия.

• Тип изделия: двухполюсный тумблер-переключатель серии П2Т.
• Режим коммутации: on-off-on, позиционное переключение цепей.
• Номинальное напряжение: до 250 В.
• Номинальный ток: до 6 А.
• Испытательное напряжение: 1100 В.
• Сопротивление электрического контакта: не более 0,01 Ом (для категории качества «ВП»).
• Сопротивление изоляции: не менее 1000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия.
• Усилие переключения: от 2,5 до 30 Н.
• Масса: не более 38 г.
• Климатическое исполнение: В или УХЛ.
• Монтаж: объемный.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур тумблер П2Т-12 (5) подходит для установки в аппаратуре, работающей как в отапливаемых помещениях, так и на открытом воздухе. Климатическое исполнение В или УХЛ обеспечивает надежность в сложных условиях, включая повышенную влажность и значительные перепады температуры.

Изделие востребовано в бытовой и промышленной электронике, в измерительных приборах, системах автоматики и других устройствах, где требуется ручное переключение электрических цепей с указанными параметрами нагрузки. Двухполюсная схема позволяет одновременно коммутировать две независимые цепи, что расширяет область применения тумблера.

Комплектация и особенности поставки

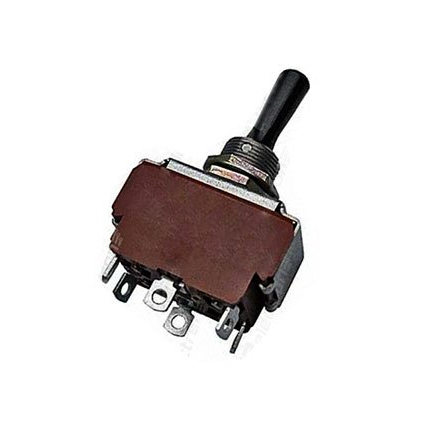

Тумблер поставляется в заводской упаковке. Срок поставки составляет от 2 до 4 недель. На изображении показан типичный внешний вид тумблера серии П2Т от Смоленского завода с черным рычагом и маркировкой.

При подборе изделия следует учитывать категорию качества: указанное значение сопротивления электрического контакта не более 0,01 Ом относится к категории «ВП». Для других категорий этот параметр может отличаться, поэтому при заказе рекомендуется уточнять исполнение в соответствии с требованиями конкретного проекта.

Ключевые преимущества серии

1. Двухполюсная коммутация в режиме on-off-on.
2. Высокое сопротивление изоляции не менее 1000 МОм.
3. Испытательное напряжение 1100 В подтверждает электрическую прочность.
4. Работоспособность в диапазоне от минус 60 до плюс 85 градусов Цельсия.
5. Всеклиматическое исполнение В или УХЛ.
6. Малый вес — не более 38 г, что упрощает монтаж.

Тумблер П2Т-12 (5) Смоленского завода — это надежный компонент для коммутации цепей в аппаратуре различного назначения, сочетающий подтвержденные электрические параметры с устойчивостью к внешним воздействиям.
