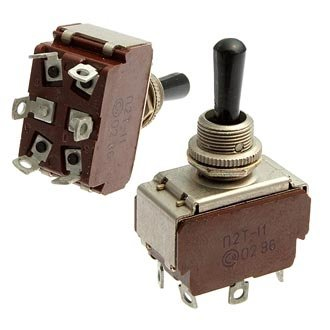

П2Т-11 (5) 2022г Смоленский завод

Цена:

400 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

П2Т-11 (5) Смоленский завод

Тумблер П2Т‑11 (Смоленский завод связи / Смоленское НПО «ФЕНИКС») — это всеклиматический двухполюсный переключатель‑рычажный тумблер, рассчитанный на применение в радио‑ и электронной аппаратуре, в том числе в наземной и бортовой технике. По серии П2Т он относится к числу наиболее распространённых и надёжных отечественных тумблеров, эксплуатируемых в достаточно жёстких климатических условиях.

Назначение и конструкция

П2Т‑11 предназначен для коммутации цепей питания, управления и сигнализации с напряжением до 250 В переменного или постоянного тока и током до 6 А. Переключатель имеет трёхпозиционную схему контактов типа DP3T с функцией «on–off–on», то есть два положения «включено» с разными сочетаниями замыкаемых контактов и одно среднее «выключено». Корпус выполнен из карболита, ручка толкателя — из пластика, монтаж предусмотрен на панель через отверстие диаметром около 12,2 мм.

Ключевые электрические параметры

Номинальное напряжение: до 250 В.
Номинальный ток: 6 А.
Коммутируемая мощность: до 660 Вт.
Сопротивление контакта: не более 10 мОм (в современных описаниях и до 100 мОм в общих ТУ на серию П2Т в зависимости от категории качества).
Сопротивление изоляции: не менее 1000 МОм, а электрическая прочность изоляции — порядка 1100 В действующего значения при 50 Гц.

Эксплуатационные и механические свойства

П2Т‑11 рассчитан на работу в температурном диапазоне примерно от −60 °C до +85 °C, что соответствует всеклиматическому или климатическому исполнению УХЛ с высокой влажностью (до около 98% при +25 °C). Механический ресурс — порядка 5000 циклов переключения, усилие переключения находится в диапазоне примерно 2,5–30 Н. Степень защиты по внешним воздействиям — порядка IP40, что означает защиту от прямого контакта и от крупных твёрдых частиц, но без герметичности по воде.

Описание

Назначение тумблера П2Т-11

Тумблер П2Т-11 производства Смоленского завода — это двухполюсный рычажный переключатель серии П2Т, предназначенный для коммутации электрических цепей в радио- и электронной аппаратуре. Изделие применяется для переключения цепей питания, управления и сигнализации в наземной и бортовой технике, где требуется надёжная работа при воздействии неблагоприятных климатических факторов.

Артикул позиции — 21536. Товар поставляется в заводской упаковке, ориентировочный срок поставки составляет 2–4 недели.

Конструкция и схема переключения

Переключатель выполнен по трёхпозиционной схеме контактов типа DP3T с функцией «включено — выключено — включено». Это означает, что предусмотрены два крайних рабочих положения с различными сочетаниями замыкаемых контактов и одно среднее положение, в котором цепь разомкнута.

Корпус тумблера изготовлен из карболита, ручка толкателя — из пластика. Монтаж производится на панель через отверстие диаметром около 12,2 миллиметра. Такое исполнение обеспечивает удобство установки в стандартные посадочные места аппаратуры.

Электрические параметры

Номинальное напряжение коммутируемых цепей — до 250 В переменного или постоянного тока.
Номинальный ток — до 6 А.
Коммутируемая мощность — до 660 Вт.
Сопротивление контакта — не более 10 мОм; в общих технических условиях на серию П2Т допускается значение до 100 мОм в зависимости от категории качества.
Сопротивление изоляции — не менее 1000 МОм.
Электрическая прочность изоляции — порядка 1100 В действующего значения при частоте 50 Гц.

Эксплуатационные и механические свойства

Тумблер рассчитан на работу в температурном диапазоне примерно от минус 60 °C до плюс 85 °C, что соответствует всеклиматическому исполнению УХЛ. Изделие сохраняет работоспособность при повышенной влажности — до 98 процентов при температуре плюс 25 °C.

Механический ресурс составляет порядка 5000 циклов переключения. Усилие переключения находится в диапазоне примерно от 2,5 до 30 ньютонов. Степень защиты по внешним воздействиям — порядка IP40: корпус защищён от прямого контакта и крупных твёрдых частиц, однако герметичность по отношению к воде не обеспечивается.

Области применения

Благодаря сочетанию высокой коммутируемой мощности, широкого температурного диапазона и устойчивости к влажности, тумблер П2Т-11 востребован в следующих направлениях:

Пульты и щиты управления радиоэлектронной аппаратуры.
Бортовая и наземная техника, эксплуатируемая в жёстких климатических условиях.
Цепи сигнализации и вспомогательного питания промышленного оборудования.
Ремонт и модернизация аппаратуры, где предусмотрены посадочные места под серию П2Т.

Особенности поставки

Тумблер поставляется в заводской упаковке производителя — Смоленского завода, что подтверждает оригинальность изделия. Год выпуска указанной позиции — 2022. Срок поставки составляет 2–4 недели. Изделие относится к категории тумблеров П2Т — одной из наиболее распространённых и надёжных серий отечественных переключателей, применяемых в аппаратуре различного назначения.
