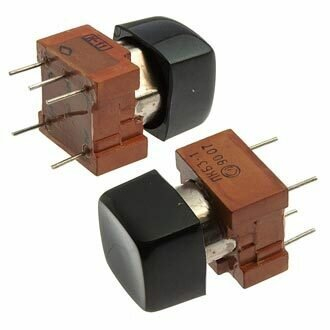

Назначение переключателя ПКН546.1-2хк/хкВ (5)

Кнопочный переключатель ПКН546.1-2хк/хкВ (5) производства Смоленского завода предназначен для коммутации электрических цепей постоянного и переменного тока в составе промышленного оборудования, контрольно-измерительных приборов, пультов управления и других электротехнических устройств. Изделие относится к серии ПКн546 и выпускается по техническим условиям ТАФЛ.642136.011 ТУ "5".

Переключатель разработан для работы в составе аппаратуры, к которой предъявляются повышенные требования по надёжности и стабильности электрических характеристик. Конструкция изделия обеспечивает чёткую фиксацию положений и уверенное срабатывание контактных групп при значительном количестве циклов переключения.

Подтверждённые технические особенности

Серия ПКн546 характеризуется следующими электрическими и механическими параметрами, подтверждёнными технической документацией завода-изготовителя:

• Усилие переключения — не более 27 Н (2,7 кгс), что обеспечивает комфортное управление без чрезмерного давления на приводной элемент.
• Полный ход приводного элемента — не более 7,0 мм.
• Сопротивление электрического контакта — не более 0,05 Ом, что гарантирует низкие потери в коммутируемой цепи и стабильную передачу сигнала.
• Сопротивление изоляции — не менее 1000 МОм, обеспечивающее надёжное разделение цепей и безопасность эксплуатации.
• Электрическая прочность изоляции — 750 В эффективного значения; изоляция выдерживает испытательное напряжение без пробоя и поверхностного перекрытия.
• Диапазон рабочих температур — от минус 60 °C до плюс 85 °C, что позволяет применять переключатель как в условиях глубокого холода, так и при значительном нагреве окружающей среды.
• Срок сохраняемости — 25 лет, что подтверждает долговременную стабильность характеристик при хранении.
• Масса — не более 45 г, изделие не создаёт существенной дополнительной нагрузки на монтажную поверхность.

Конструктивные и производственные данные

Переключатель ПКН546.1-2хк/хкВ (5) производится на Смоленском заводе, который специализируется на выпуске коммутационных изделий промышленного назначения. Артикул изделия в каталоге — 22994. Поставляется в заводской упаковке, обеспечивающей сохранность при транспортировке и хранении. Страна производства — Россия. Год выпуска партии — 2022.

Применение

Переключатели серии ПКн546 используются в промышленной электронике для надёжного управления контактами в суровых условиях эксплуатации. Широкий температурный диапазон и высокие показатели электрической прочности изоляции позволяют устанавливать изделие в оборудовании, работающем на открытом воздухе, в неотапливаемых помещениях, а также внутри нагретых блоков аппаратуры.

Типовая область применения включает распределительные щиты, панели управления станками и технологическими линиями, лабораторное оборудование, устройства связи и сигнализации, а также схемы автоматики промышленных установок. Переключатель подходит для построения цепей управления, выбора режимов работы и ручного переключения функциональных состояний электронных и электрических систем.

Особенности эксплуатации

Благодаря низкому переходному сопротивлению контактов (не более 0,05 Ом) переключатель обеспечивает стабильную коммутацию сигналов малой мощности без заметного искажения. Высокое сопротивление изоляции (не менее 1000 МОм) препятствует утечкам тока между соседними контактными группами, что особенно важно в многоканальных измерительных схемах. Срок сохраняемости 25 лет подтверждает пригодность изделия для долгосрочного резервирования в составе ЗИП.
