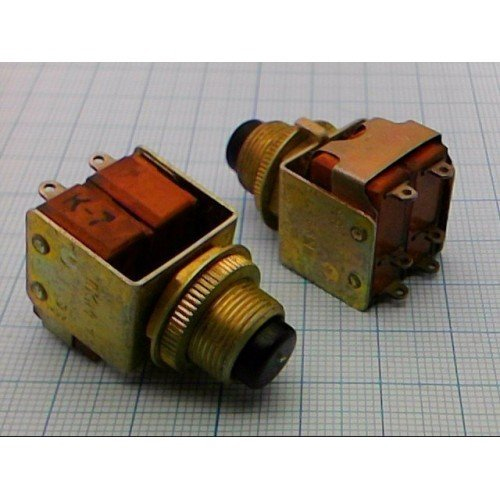

ПКН544.2-1хзВ (5) Смоленский завод

ПКН544.2-1хзВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в различных устройствах.

Основные характеристики

Усилие переключения составляет не более 20 Н (2 кгс), полный ход приводного элемента — не более 4 мм.
Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.
Диапазон рабочих температур — от минус 60 °C до +85 °C, срок сохраняемости — 25 лет.

Коммутационные параметры

Коммутируемый ток — от 1 мкА до 4 А, напряжение — от 1 мкВ до 250 В, мощность — не более 300 В·А.
Количество коммутационных циклов достигает 100 000.

Назначение и маркировка

Переключатели серии ПКн544, включая модификацию ПКН544.2-1хзВ (5), используются в промышленной электронике с маркировкой по ТУ ТАФЛ.642136.011 ТУ "5 ".
Производитель — Смоленский завод, что подтверждается в технической документации.
