ПКН544.1-2з/кВ (5) Смоленский завод

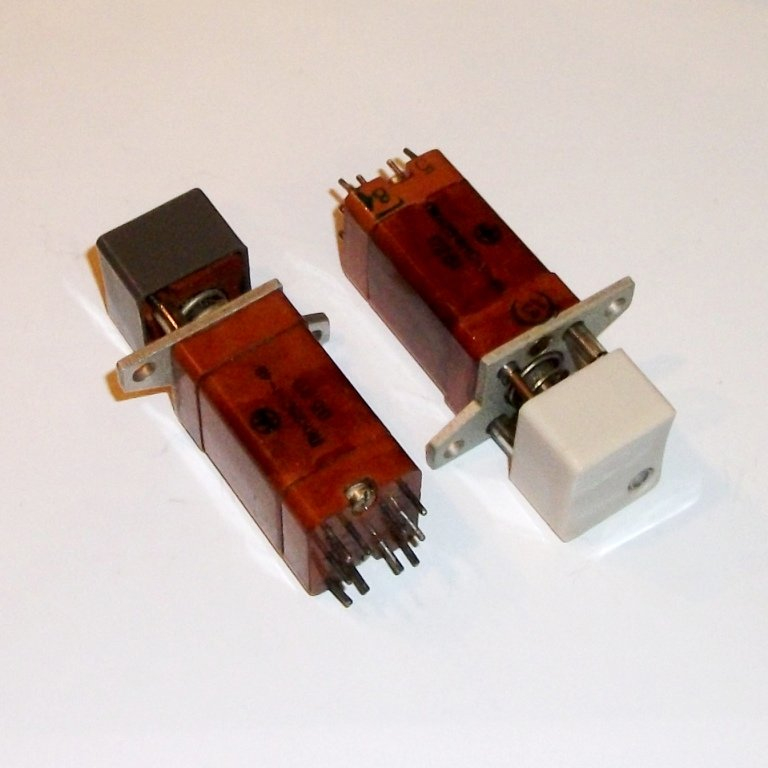

Переключатель ПКН544.1‑2з/кВ (5) — это малогабаритный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он относится к серии ПКН, предназначенной для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре различного назначения.

Что означает обозначение

В обозначении ПКН544.1‑2з/кВ (5) расшифровывается примерно так:

• ПКН544 — тип переключателя (серия ПКН, габарит 544).

• 1 — типономинал, указывающий на электрические режимы коммутации.

• 2з — конструктивный вариант с двумя группами контактов и «запоминанием» положения (фиксированный переключатель).

• кВ — обозначает исполнение по контактному материалу (контактные группы, выполненные в исполнении, характерном для буквы «к» по ТУ).

• (5) — часто обозначает вариант исполнения или модификацию по заказу/ТУ.

Электрические параметры и режимы

Для серии ПКН544 типичны следующие электрические параметры:

• Коммутационный диапазон: ток от порядка 1 мкА до примерно 4 А, напряжение от 1 мкВ до 250 В переменного тока, номинальная мощность не более 300 В·А.

• Сопротивление контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — около 750 В эффективного значения.

Эти режимы позволяют использовать ПКН544.1‑2з/кВ как в слаботочных цепях управления, так и в цепях с более высокими токами при соответствующей нагрузке.

Механические и эксплуатационные особенности

• Усилие переключения для ПКН544 обычно не более 20 Н (примерно 2 кгс), полный ход приводного элемента — не более 4 мм.

• Количество коммутационных циклов достигает порядка 100 000, что обеспечивает высокую долговечность при периодическом и частом переключении.

• Рабочая температура — примерно от −60 °C до +85 °C, срок сохраняемости изделий серии — до 25 лет при хранении и эксплуатации в нормальных условиях.

Применение и производитель

ПКН544.1‑2з/кВ применяется в радиоэлектронных устройствах, приборах, панелях управления, аппаратуре связи и РЭА, где нужны надёжные кнопочные переключатели с фиксацией положения и хорошей изоляцией. Завод‑изготовитель — ОАО «Смоленский завод радиодеталей» в Смоленске, который выпускает серию ПКН544 в разных исполнениях (по типономиналам, цвету ручек, материалу контактов и другим параметрам).
