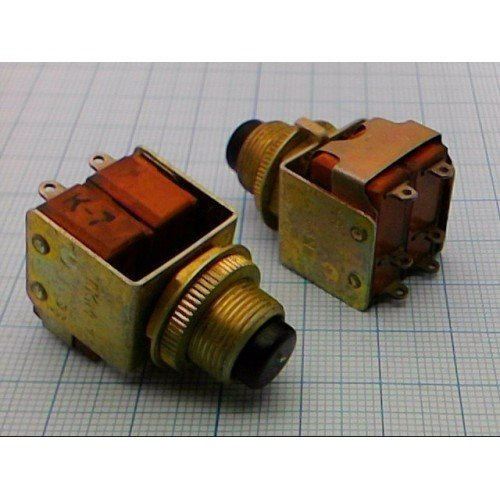

ПКН544.1-2з/хкВ (5) Смоленский завод

ПКН544.1‑2з/хкВ (5) — это импульсный кнопочный переключатель с фиксацией, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей») по ТУ ТАФЛ.642136.011ТУ.

Назначение и принцип работы

ПКН544.1‑2з/хкВ относится к серии германиевых переключателей ПКн544 и предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, в том числе в военной и специальной технике. Работает как импульсный переключатель с фиксацией: при нажатии на кнопку контакты переключаются в одно положение и фиксируются до следующего нажатия, то есть имеет два устойчивых состояния.

Электрические параметры

По общесерийным данным для ПКн544 коммутируемый ток обычно лежит в диапазоне от 1 мкА до 4 А, а напряжение — от 1 мкВ до 250 В, при максимальной коммутационной мощности порядка 300 В·А. Сопротивление электрического контакта не превышает 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм, при электрической прочности изоляции около 750 В~эфф.

Конструкция и механические характеристики

ПКН544.1‑2з/хкВ имеет металлокерамический корпус с паяными выводами, рассчитанный на поверхностный монтаж или установку в отверстия печатной платы. Усилие переключения для изделий серии ПКн544 не более 20 Н (примерно 2 кгс), полный ход приводного элемента — не более 4,0 мм.

Условия применения и надёжность

Переключатель рассчитан на эксплуатацию в широком диапазоне температур, в том числе от минус 60 °C и выше, что типично для промышленной и военной аппаратуры. Срок сохраняемости изделия по ТУ обычно задаётся порядка 25 лет при хранении и эксплуатации в нормальных условиях.
