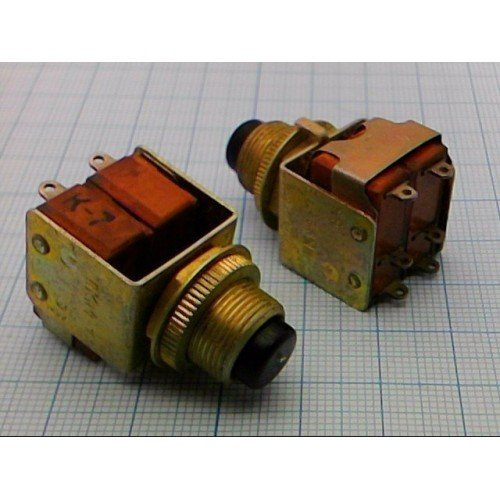

ПКН544.1-2хж/зВ (5) Смоленский завод

ПКН544.1‑2хж/зВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый на Смоленском заводе (входит в серию ПКн544). Он предназначен для коммутации электрических цепей постоянного и переменного тока в различных электротехнических и промышленных устройствах.

Основное назначение и схема подключения

Переключатель выполнен в виде двухкнопочного блока с двумя группами контактов: одна часть — жёлтая (ж) линия, вторая — зелёная (з) линия, по сути это две отдельные цепи с разными цветами светодиодной индикации.
Конструкция рассчитана на коммутацию токов от единиц микроампер до примерно 4 А, что позволяет использовать его как в низковольтных сигнальных цепях, так и в силовых цепях с небольшой нагрузкой.

Конструктив и электрические параметры

• Усилие переключения не превышает 20 Н (около 2 кгс), что важно для удобства работы органами управления.

• Полный ход приводного элемента (кнопки) не более 4 мм, что обеспечивает быстрый и однозначный контакт.

• Сопротивление контакта не более 0,05 Ом, сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции — около 750 В эффективного значения.

Температурный диапазон и ресурс

Переключатель рассчитан на работу в широком диапазоне температур, обычно от минус 60 °C до плюс 70 °C, что допускает применение в достаточно жёстких климатических и промышленных условиях.
Количество коммутационных циклов достигает порядка 100 000, а срок сохраняемости изделия без применения может составлять до 25 лет.
