ПКН544.1-2хж/хжВ (5) Смоленский завод

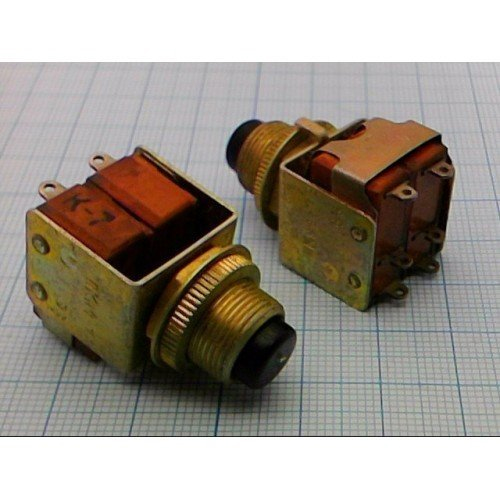

ПКН544.1-2хж/хжВ (5) — это герметичный кнопочный переключатель с подсветкой, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение

Переключатель используется в приборах с климатическим исполнением В, выдерживая диапазон рабочих температур от -60°C до +85°C. Обозначение расшифровывается так: ПКн544 — базовый тип, .1 — типономинал электрических режимов, 2хж — количество позиций и секций (2 секции с жёстким фиксатором), хжВ — исполнение с жёстким ходом и подсветкой, (5) — модификация.

Технические характеристики

• Коммутационная способность: ток от 1 мкА до 4 А, напряжение до 250 В, мощность до 300 В·А.

• Усилие переключения: не более 20 Н (2 кгс).

• Полный ход приводного элемента: не более 4 мм.

• Сопротивление контакта: не более 0,05 Ом, изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции: 750 Вэфф.

• Ресурс: до 100 000 коммутационных циклов.

• Срок сохраняемости: 25 лет.

Производитель

Смоленский завод радиодеталей специализируется на производстве радиодеталей, включая переключатели серии ПКн, такие как ПКН544. Завод обеспечивает высокую надёжность продукции для электроники.
