ПКН544.1-2хс/сВ (5) Смоленский завод

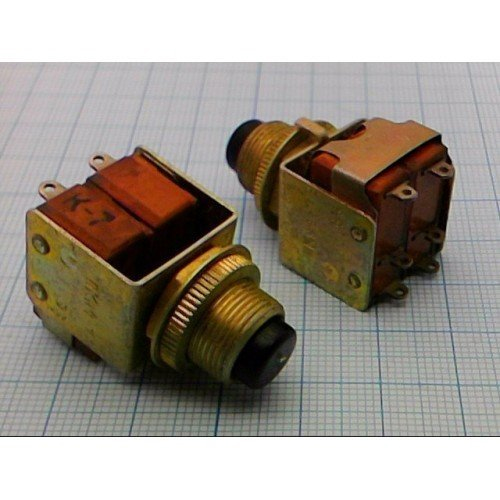

ПКН544.1-2хс/сВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом уплотнений (ТАФЛ.642136.011 ТУ "5 "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в различных устройствах.

Основные характеристики

Усилие переключения составляет не более 20 Н (2 кгс), а полный ход приводного элемента — не более 4 мм.
Сопротивление электрического контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.
Диапазон рабочих температур — от минус 60 °C, коммутируемый ток — от 1 мкА до 4 А, напряжение — от 1 мВ до 250 В, мощность — до 300 В·А.
Количество коммутационных циклов достигает 100 000, срок сохраняемости изделия — 25 лет.

Назначение и маркировка

Переключатель применяется в промышленной электронике для надежного управления цепями.
Обозначение "2хс/сВ " указывает на двухполюсную конструкцию с изменяемым состоянием контактов и световой индикацией, модификация "(5) " соответствует техническим условиям Смоленского завода.
