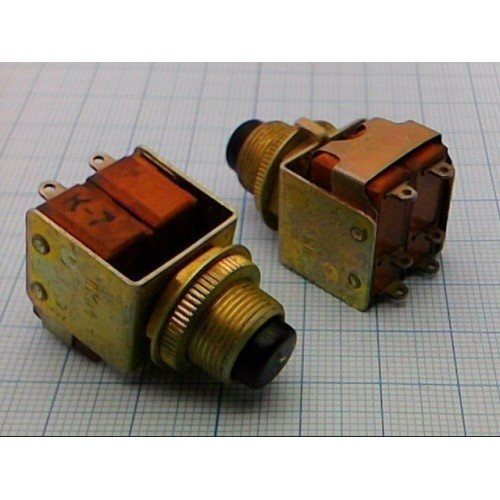

ПКН544.1-2хк/кВ (5) Смоленский завод

ПКН544.1-2хк/кВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ТАФЛ.642136.011 ТУ "5 "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в различных технических устройствах.

Основные характеристики

Усилие переключения составляет не более 20 Н (2 кгс), полный ход приводного элемента — не более 4 мм.
Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.
Диапазон рабочих температур — от минус 60°C до +85°C, коммутируемый ток — от 1 мкА до 4 А, напряжение — до 250 В, мощность — не более 300 В·А.
Количество коммутационных циклов достигает 100 000, срок сохраняемости — 25 лет.

Назначение и маркировка

Переключатель применяется в радиотехническом и промышленном оборудовании для надежного управления цепями.
Условное обозначение при заказе включает цифры и буквы, указывающие на тип (например, ПКн544).
Смоленский завод производит серию подобных моделей (ПКн540, ПКн544 и др.) с вариациями усилий и хода.
