ПКН544.1-2хб/зВ (5) Смоленский завод

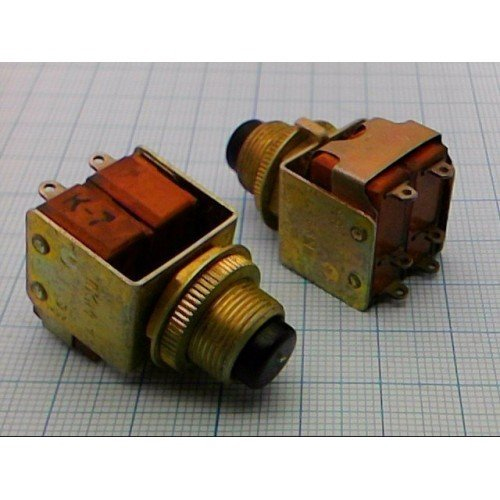

ПКН544.1-2хб/зВ (5) — это кнопочный переключатель с индикацией, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в различных устройствах.

Технические характеристики

Переключатель ПКН544 обеспечивает коммутацию тока от 1 мкА до 4 А, напряжения от 1 мкВ до 250 В и мощности до 300 В·А. Усилие переключения составляет не более 20 Н (2,0 кгс), полный ход приводного элемента — не более 4,0 мм. Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 °C (полные данные по верхнему пределу в источниках варьируются, но типично до +85 °C для серии). Срок сохраняемости изделия достигает 25 лет. Обозначение "(5) " соответствует техническим условиям ТАФЛ.642136.011 ТУ "5 ".

Назначение и модификации

Модель входит в серию ПКн544, где "2хб/зВ " указывает на двухполюсное исполнение с определённым типом контактов (б — возможно, без фиксации, зВ — с заземлением или индикацией). Используется в промышленной электронике, приборах и системах управления.
