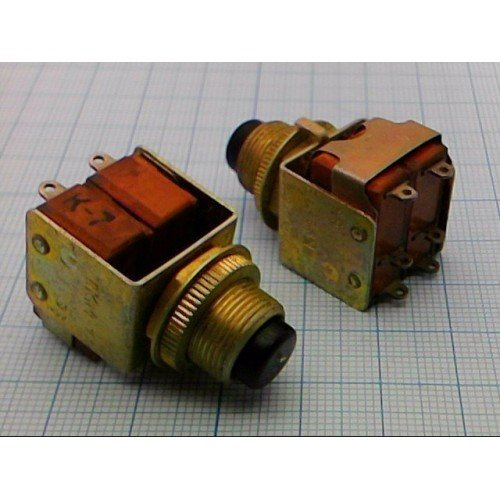

ПКН544.1-2хб/кВ (5) Смоленский завод

ПКН544.1-2хб/кВ (5) — это кнопочный переключатель, производимый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Основные характеристики

Усилие переключения составляет не более 20 Н (2,0 кгс), полный ход приводного элемента — не более 4,0 мм.
Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.
Диапазон рабочих температур — от минус 60°C до +85°C, коммутационная способность: ток от 1 мкА до 4 А, напряжение от 1 мкВ до 250 В, мощность не более 300 В·А.

Назначение и исполнение

Переключатель относится к климатическому исполнению В и имеет срок сохраняемости 25 лет.
Модификация (5) указывает на конкретную версию по ТУ (например, ТАФЛ.642136.011ТУ "5 "), часто с белой подсветкой (б/кВ).
Обозначение ПКН544.1-2хб/кВ расшифровывается как серия ПКн с двумя контактами, белым светом и вариантом крепления/световой индикации.
