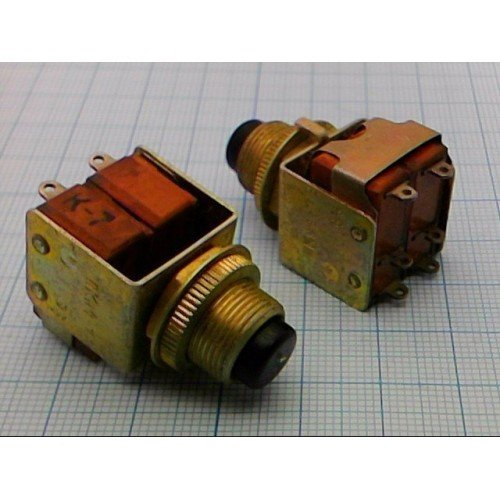

ПКН544.1-1хбВ (5) Смоленский завод

ПКН544.1‑1хбВ (5) — это серия кнопочных переключателей с световой индикацией, выпускаемая ОАО «Смоленский завод радиодеталей» по техническим условиям ТАФЛ.642136.011ТУ. Обозначение «1хбВ» указывает на вариант исполнения по цвету индикатора и корпуса (буква «б» обычно означает «белый»), а цифра «5» относится к исполнению привода или климатическому варианту в обозначении серии ПКН544.

Назначение и область применения

Эти переключатели применяются для коммутации электрических цепей постоянного и переменного тока в низковольтных схемах управления, автоматики, контроля и сигнализации. Они ориентированы на промышленные и специальные изделия, где требуются надёжные герметичные кнопочные элементы с подсветкой.

Основные технические показатели

Для ПКН544 в целом типичны следующие параметры (для серии ПКН544.1‑1хбВ характерны аналогичные значения, если не указано иное):

• Коммутируемый ток: от единиц микроампер до примерно 4 А;

• Напряжение цепи: от единиц микровольт до около 250 В;

• Максимальная коммутационная мощность — порядка 300 В·А.

Электрически усиливается надёжность контактов: сопротивление каждого контакта обычно не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции — порядка 750 В эффективного значения.

Механические и эксплуатационные характеристики

• Усилие переключения для ПКН544 не более 20 Н (около 2 кгс), что обеспечивает комфортное нажатие при ручном управлении.

• Полный ход приводного элемента — не более 4 мм, что характерно для переключателей этой линейки.

• Температура рабочей среды обычно задаётся в широком диапазоне, включая отрицательные значения (начиная примерно от минус 60 °C), а срок сохраняемости изделий без снижения параметров — до 25 лет.

Особенности конструкции у Смоленского завода

Переключатели ПКН544.1‑1хбВ изготавливаются с металлическим корпусом, герметичной контактной группой и выводами под пайку или винтовые зажимы, предусмотрено световое окошко для индикации состояния. На Смоленском заводе реализованы несколько вариантов по цвету индикатора и исполнению (без, с подсветкой, с разными цветами сигналов), при этом ПКН544.1‑1хбВ относится к базовым модификациям с одним световым сигналом.
