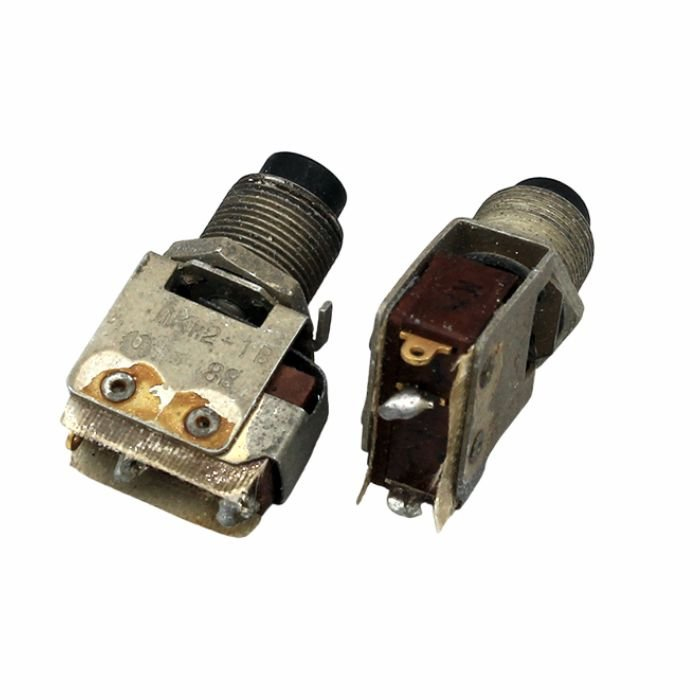

ПКН542.2-1кВ (5) Смоленский завод

ПКН542.2‑1кВ (5) — это модификация кнопочного переключателя серии ПКн542, выпускаемого Смоленским заводом «Прибор» (ранее — Смоленский завод радиоэлектронных приборов).

Назначение и область применения

ПКН542.2‑1кВ (5) предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и измерительной аппаратуре, панельных пультах, приборах и устройствах автоматики. Выпускается в исполнении с одним контактом (1кВ) и рассчитан на сравнительно небольшие токи и напряжения, что делает его типичным выбором для управления слаботочными цепями и сигнальными линиями.

Коммутационные характеристики

Для серии ПКн542 (включая ПКН542.2‑1кВ) типовые параметры коммутационной способности:

• ток — от 1 мкА до 4 А;

• напряжение — от 1 мкВ до 250 В;

• коммутируемая мощность — не более 300 В·А.

Сопротивление электрического контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции составляет порядка 750 Вэфф, что обеспечивает надежную работу в условиях бытового и промышленного климата.

Механические и эксплуатационные параметры

Усилие переключения для ПКн542 ограничено примерно 27 Н (≈2,7 кгс), что делает работу с переключателем достаточно комфортной при ручном управлении. Полный ход приводного элемента для ПКн542 — не более 7 мм, что обеспечивает четкое фиксируемое или нефиксируемое (в зависимости от модификации) положение контакта.

Серия ПКн542 рассчитана на большое число коммутационных циклов — до порядка 100 000, что подтверждает высокую долговечность переключателя, а допустимый диапазон рабочих температур обычно составляет от примерно −60 до +85 °C. Срок сохраняемости изделий по ТУ — до 25 лет, что важно при использовании переключателя в изделиях с длительным сроком службы.

Конструкция и маркировка

Модель ПКН542.2‑1кВ (5) относится к семейству ПКн542, где цифра «542» обозначает серию, а индекс «2‑1кВ» указывает на вариант с одним контактом (1кВ) и конкретным типом соединения/монтажа. Буквенные суффиксы (например, «кВ») часто кодируют тип контактов и способ присоединения проводников, а цифра в скобках может относиться к варианту исполнения или климатической модификации.
