ПКН542.2-1хсВ (5) Смоленский завод

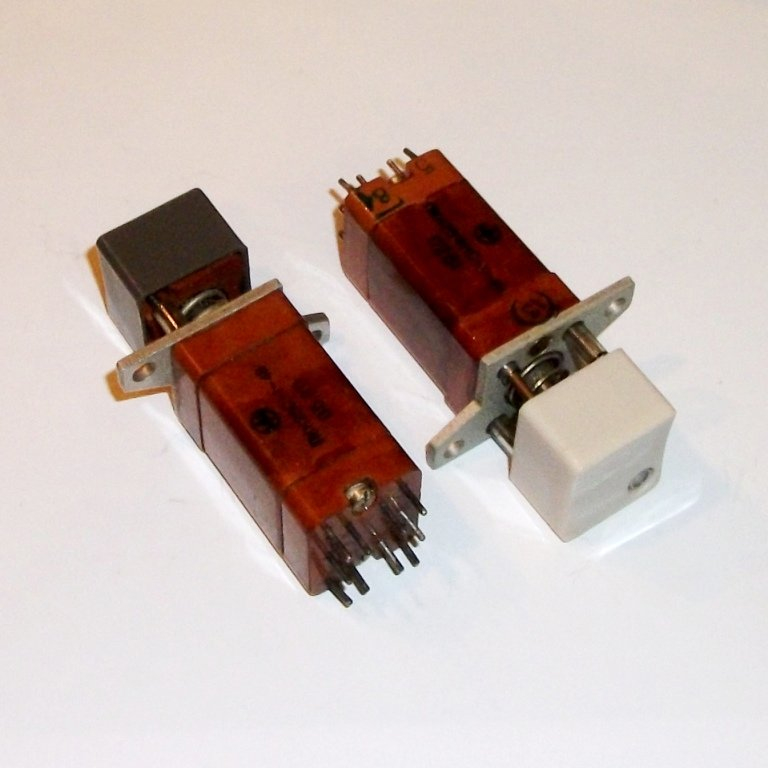

ПКН542.2‑1хсВ(5) — это кнопочный переключатель серии ПКн542, выпускаемый Смоленским заводом; он предназначен для коммутации электрических цепей постоянного и переменного тока в различных промышленных и транспортных устройствах.

Общее назначение

ПКн542 входит в группу малогабаритных переключателей, используемых в аппаратуре автоматики, управления, контроля и защиты. Такие переключатели часто применяются в электротехнических и локомотивных схемах, в том числе на подвижном составе железнодорожного транспорта.

Что означает маркировка ПКН542.2‑1хсВ(5)

Расшифровка обозначения обычно такая:

• «ПКн542» — тип переключателя.

• «.2» — типономинал, указывающий на заданный режим коммутации тока и напряжения.

• «1хсВ» — вариант исполнения контактной группы (например, «1хс» может означать один набор замыкающих контактов, «В» связано с вариантом исполнения корпуса или световой индикации).

• «(5)» — вероятно, дополнительный индекс модификации или исполнения, принятый на Смоленском заводе.

Основные технические свойства

Для всей серии ПКн542 (включая модели с типономиналом 2) характерны следующие электрические параметры:

• Коммутационный ток — примерно от 1 мкА до 4 А.

• Коммутируемое напряжение — до 250 В, мощность — не более 300 В·А.

• Сопротивление контактов не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — около 750 В (эффективное значение).

Механические и эксплуатационные свойства

• Усилие переключения для ПКн542 — не более 27 Н (примерно 2,7 кгс).

• Полный ход приводного элемента — порядка 7 мм.

• Переключатели рассчитаны на большое число коммутационных циклов (до 100 000), что делает их пригодными для многократных включений и выключений.

Условия эксплуатации

Для изделий серии ПКн542 типичный диапазон рабочих температур — от минус 60 °C до плюс 85 °C, что позволяет применять их в условиях повышенной жёсткости климата. Срок сохраняемости изделий может достигать 25 лет при хранении и эксплуатации по нормам завода‑изготовителя.
