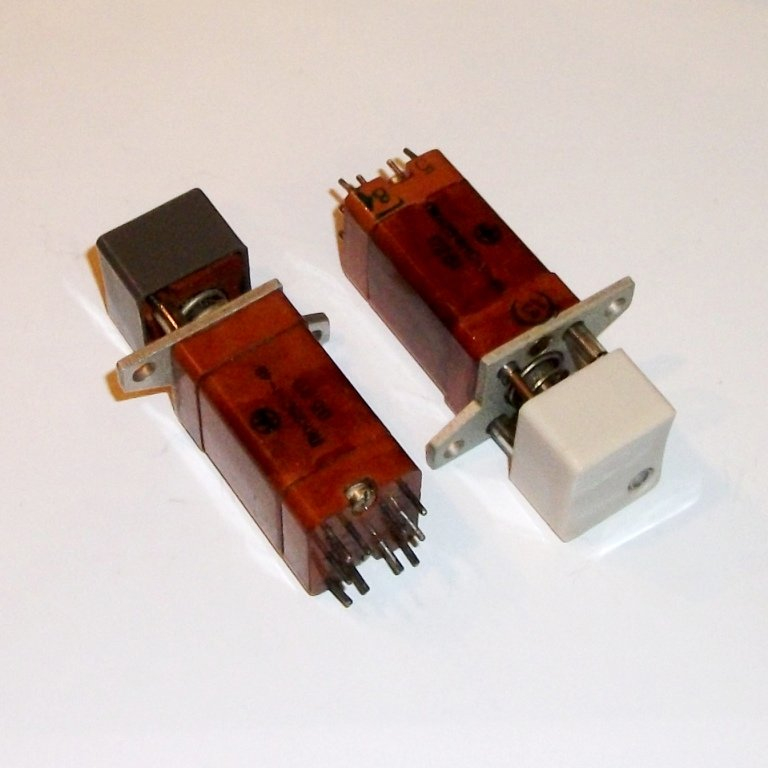

ПКН542.1-2ж/хкВ (5) Смоленский завод

ПКН542.1-2ж/хкВ (5) — это кнопочный переключатель, произведённый на Смоленском заводе «ТАФЛ» (заводом уплотнений). Он предназначен для коммутации электрических цепей постоянного и переменного тока в различных устройствах.

Основные характеристики

Переключатель обеспечивает коммутацию токов от 1 мкА до 4 А, напряжений от 1 мВ до 250 В и мощности до 300 В·А. Усилие переключения составляет не более 27 Н (2,7 кгс), а полный ход приводного элемента — до 7 мм для моделей серии ПКн542.

Сопротивление электрического контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф. Диапазон рабочих температур — от минус 60 °C, срок сохраняемости — 25 лет, количество коммутационных циклов — до 100 000.

Обозначение и применение

В маркировке ПКН542.1-2ж/хкВ (5) цифры и буквы указывают на тип (кнопочный), количество контактов, тип переключения (2ж — двухпозиционный с фиксацией), исполнение (хкВ) и технические условия «ТУ 5». Такие переключатели используются в промышленной электронике, приборах и оборудовании для надёжного управления цепями.
