ПКН542.1-2хз/кВ (5) Смоленский завод

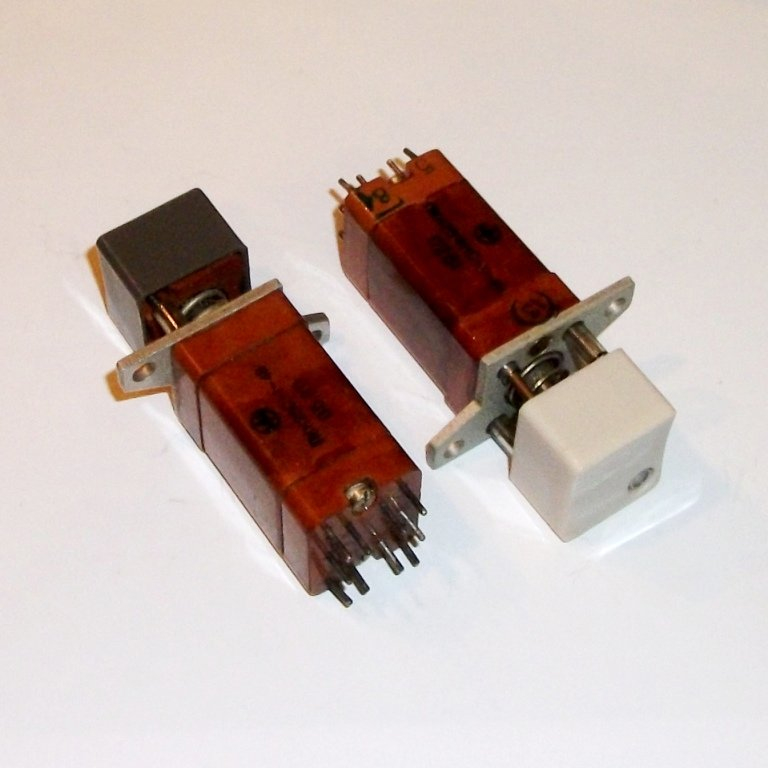

ПКН542.1-2хз/кВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО "СЗР "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Технические характеристики

Переключатель имеет коммутационную способность: ток от 1 мкА до 4 А, напряжение от 1 мкВ до 250 В, мощность не более 300 В·А. Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.

Усилие переключения — не более 27 Н (2,7 кгс), полный ход приводного элемента — не более 7,0 мм, количество коммутационных циклов — до 100 000. Масса изделия — не более 45 г.

Условия эксплуатации

Работает при температуре от -60°C до +85°C, климатическое исполнение — В. Срок сохраняемости — 25 лет.

Маркировка и исполнение

Обозначение "(5) " указывает на вариант исполнения, например, с определённой модификацией контактов или покрытием. Возможны варианты приемки: ОТК, ОС, ПЗ, ВП.
