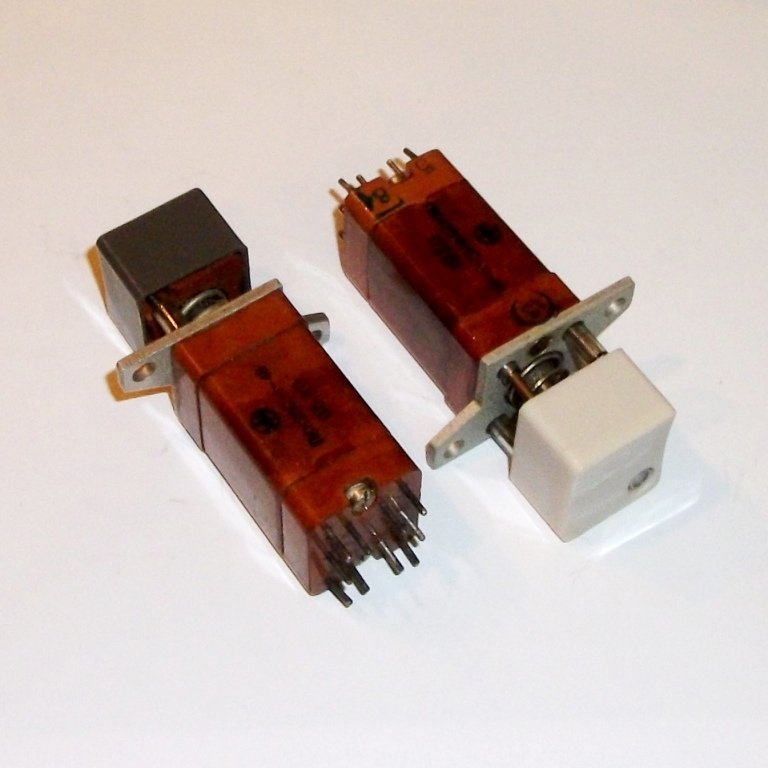

ПКН542.1-2хз/хкВ (5) Смоленский завод

ПКН542.1‑2хз/хкВ (5) — это серийный германизированный переключатель кнопочного типа, выпускаемый Смоленским заводом радиодеталей (Смоленский завод) по отдельному ТУ. Это относится к линейке микропереключателей ПКн542, которые используются для коммутации небольших токов и напряжений в радиоэлектронной и измерительной аппаратуре, а также в промышленных устройствах.

Назначение и область применения

ПКН542.1‑2хз/хкВ (5) предназначен для замыкания и размыкания электрических цепей постоянного и переменного тока при относительно малых нагрузках. Переключатель применяют в приборных панелях, контрольных и управляющих устройствах, где важны небольшое усилие переключения, надёжность контакта и герметичность конструкции.

Основные технические особенности

• Рабочий ток и напряжение: коммутируемый ток лежит в диапазоне от долей микротока до нескольких ампер, напряжение — от долей милливольт до сотен вольт, а коммутационная мощность обычно не превышает 300 В·А.

• Контактное сопротивление: не более 0,05 Ом, что обеспечивает малые потери и стабильность сигнала.

• Изоляция: сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции порядка 750 В переменного тока эффективного значения.

Механические и эксплуатационные параметры

Усилие переключения для ПКн542 (и близких модификаций) составляет до около 27 Н, что соответствует примерно 2,7 кгс, что довольно комфортно для ручного управления. Ход приводного элемента ПКн542 обычно не более 7 мм, что позволяет использовать его в конструкциях с ограниченным пространством.

Для ПКн542 в целом заявлен широкий температурный диапазон эксплуатации — от примерно −60 °С до +85 °С, а число коммутационных циклов достигает порядка 100 000, что обеспечивает длительный срок службы в стационарных и бортовых устройствах.

Особенности маркировки и исполнения

Буквенно‑цифровая часть «ПКН542.1‑2хз/хкВ (5)» отражает тип переключателя (ПКн542.1), исполнение контактной системы (2хз — два раздельных контакта «замыкающих», либо «замыкающий/размыкающий» в зависимости от конкретной ревизии), а также вид привода и гермоисполнения (кВ/кВ — «кнопка‑выключатель» с герметичным корпусом). Цифра «(5)» обычно указывает на версию/модификацию конструкции или комплектацию по ТУ.
