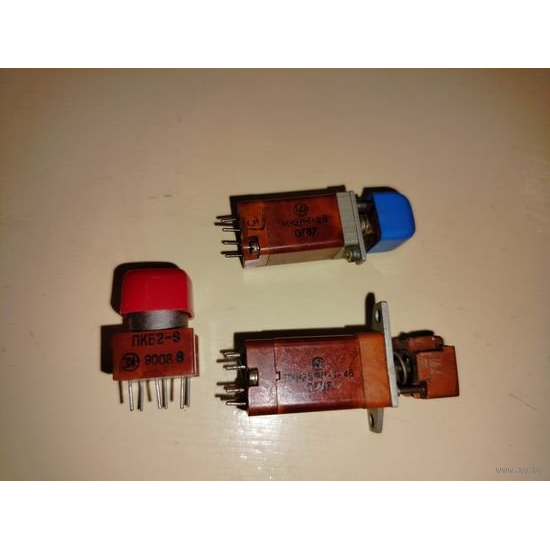

ПКН542.1-2хж/кВ (5) Смоленский завод

Переключатель ПКН542.1‑2хж/кВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (ОАО). Он применяется в радио‑ и электронной аппаратуре для коммутации цепей постоянного и переменного тока, в том числе в промышленном и военном оборудовании.

Назначение и область применения

ПКН542.1‑2хж/кВ (5) предназначен для включения/выключения и переключения электрических цепей в блоках питания, пультовых панелях и распределительных устройствах. Обозначение «кВ» указывает на исполнение с плоским прямоугольным «кнопочным» выступом под жёсткую фиксацию в панелях, что характерно для авиационной и наземной военной техники.

Электрические характеристики

• Коммутационный ток: от 1 мкА до 4 А (в переменном и постоянном токе).

• Напряжение коммутации: от 1 мкВ до 250 В.

• Максимальная коммутируемая мощность: до 300 В·А.

• Сопротивление контактов не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции: 750 В эффективного значения (для переменного тока).

Конструкция и световая индикация

• Имеет фиксированное положение (не самовозвратный) и кнопочный привод с полным ходом не более 7 мм.

• Световая индикация выполнена блоками подсветки ИПМ53А9 (типовые для серии ПКн542), с питанием 5 В и током потребления до 150 мА.

• Вариант «2хж» означает разделённое симметричное световое поле (две зоны подсветки), что удобно для индикации нескольких состояний.

Условия эксплуатации и надёжность

• Рабочий диапазон температур — примерно от −60 до +85 °С, что допускает применение в условиях жёсткого климата.

• Число коммутационных циклов — до 100 000, что обеспечивает долговечную работу в аппаратуре с частым переключением.

• Усилие переключения — не более 27 Н (примерно 2,7 кгс), что допускает использование без чрезмерных механических нагрузок на панель.

Дополнительные особенности

• Изделие выпускается в нескольких вариантах приёмки (ОТК, ОС, ПЗ, ВП), что позволяет подбирать уровень качества и надёжности под конкретный заказчик и назначение.

• Габариты порядка 65×29,8×19 мм, масса не более 40 г, что делает переключатель компактным и удобным для монтажа в ограниченных пространствах.
