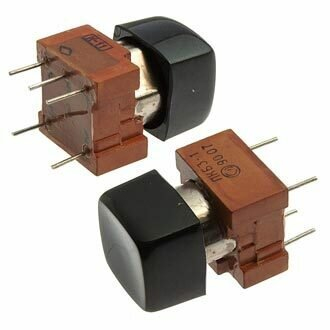

ПКН542.1-2б/хкВ (5) Смоленский завод

ПКН542.1-2б/хкВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом «Авиаприбор», предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение

Он используется в различных электронных устройствах для надежного переключения сигналов и нагрузок, обеспечивая высокую коммутационную способность: ток от 1 мкА до 4 А, напряжение от 1 мкВ до 250 В, мощность до 300 В·А.

Технические характеристики

• Сопротивление электрического контакта — не более 0,05 Ом.

• Сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — 750 Вэфф.

• Усилие переключения — не более 27 Н (2,7 кгс).

• Полный ход приводного элемента — не более 7,0 мм.

• Количество коммутационных циклов — до 100 000.

Условия эксплуатации

Переключатель работает в диапазоне температур от -60°C до +85°C, климатическое исполнение В, срок сохраняемости — 25 лет.

Условные обозначения

В маркировке ПКН542.1-2б/хкВ (5) цифра «542» обозначает тип, «.1» — типономинал электрических режимов, «2б» — конструктивное исполнение, «хкВ» — тип контактов, «(5)» — возможно, модификация или группа контактов.
