ПКН542.1-1бВ (5) Смоленский завод

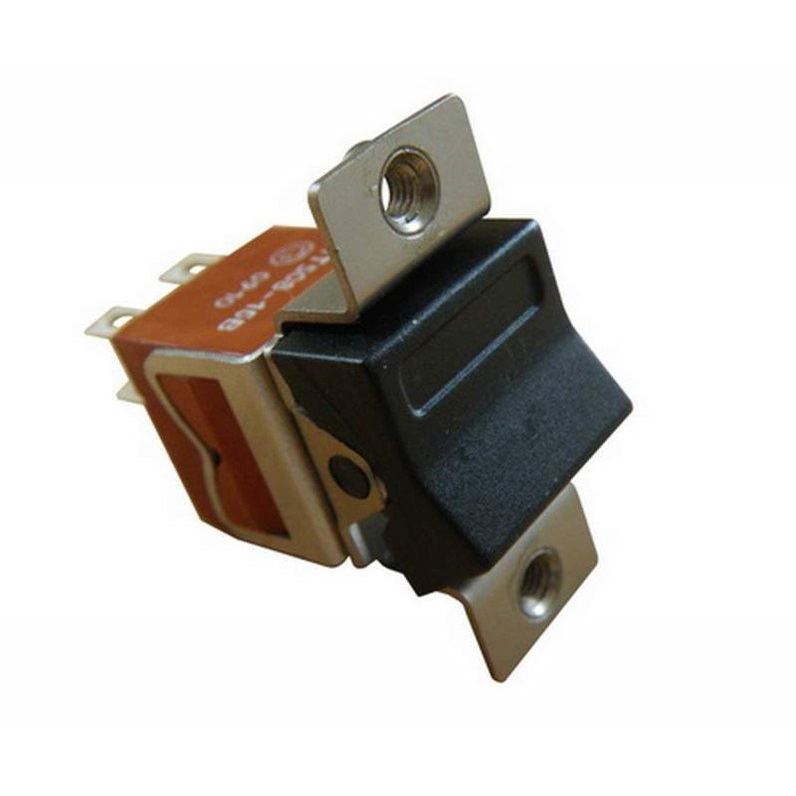

ПКН542.1‑1бВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (серия ПКн542).

Назначение и тип

Переключатель предназначен для коммутации электрических цепей постоянного и переменного тока в низковольтных устройствах, в том числе в аппаратуре автоматики, управления и индикации. Модель ПКН542.1‑1бВ относится к серии ПКн542, где буквенное обозначение «бВ» характеризует конкретную исполнение контактов и схему соединений (без световой индикации, замкнутый в исходном положении и т.п. — по ТУ).

Основные технические параметры

• Коммутационная способность: ток от 1 мкА до 4 А, напряжение от 1 мкВ до 250 В, максимальная коммутируемая мощность — не более 300 В·А.

• Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 В действующего значения.

• Диапазон рабочих температур — примерно от −60 °C до +85 °C, что делает изделие пригодным для достаточно жёстких условий эксплуатации.

Конструкция и эксплуатация

Усилие переключения для ПКн542 не более 27 Н (около 2,7 кгс), полный ход приводного элемента — не более 7,0 мм. Переключатели серии ПКн542 рассчитаны на большое количество коммутационных циклов (до порядка 100 000) и имеют срок сохраняемости порядка 25 лет, что подчёркивает их надёжность и долговечность.
