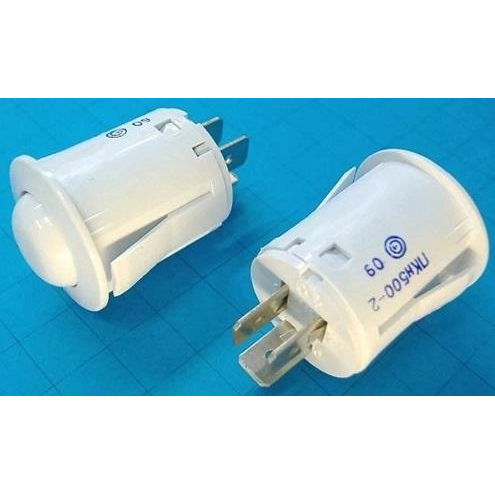

ПКН540.2-2хб/хкВ (5) Смоленский завод

ПКН540.2‑2хб/хкВ (5) — это ручной переключатель контактный низковольтный, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей») по техническим условиям ТАФЛ.642136.011ТУ.

Назначение и область применения

Переключатель предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, в том числе в авиационной, космической и специальной технике. Устройство используется как ручной коммутационный элемент в системах управления, измерения и контроля, где требуется надёжная и многократная коммутация с небольшим коммутируемым током.

Базовые электрические параметры

Для всей серии ПКН540 типичные электрические характеристики (указываются в ТУ и справочных материалах по серии):

• коммутируемый ток — порядка единиц десятков миллиампер (обычно ≥1·10⁻² А в режиме холостого хода);

• сопротивление электрического контакта — не более 0,05 Ом;

• сопротивление изоляции — не менее 1000 МОм;

• электрическая прочность изоляции — не менее 750 В действующего значения.

Конструкция и механические характеристики

Переключатели серии ПКН540 выполнены в металлическом корпусе с полиамидным или аналогичным диэлектриком, имеют встроенные приводные элементы (ручку или шток) и группу подвижных контактов. Для ПКН540 характерны:

• усилие переключения не более 20 Н (≈2 кгс);

• полный ход приводного элемента не более 4,0 мм;

• обеспечение герметичности и вибропрочности, что важно для работы в жёстких условиях эксплуатации.

Условия эксплуатации и надёжность

Переключатели рассчитаны на работу в широком диапазоне температур окружающей среды, включая отрицательные значения (рабочий диапазон начинается примерно с минус 60 °C и выше). Срок сохраняемости изделий по ТУ составляет порядка 25 лет, что подчёркивает их предназначенность для ответственной и долговечной аппаратуры.
