ПКН538.2-2хж/жВ (5) Смоленский завод

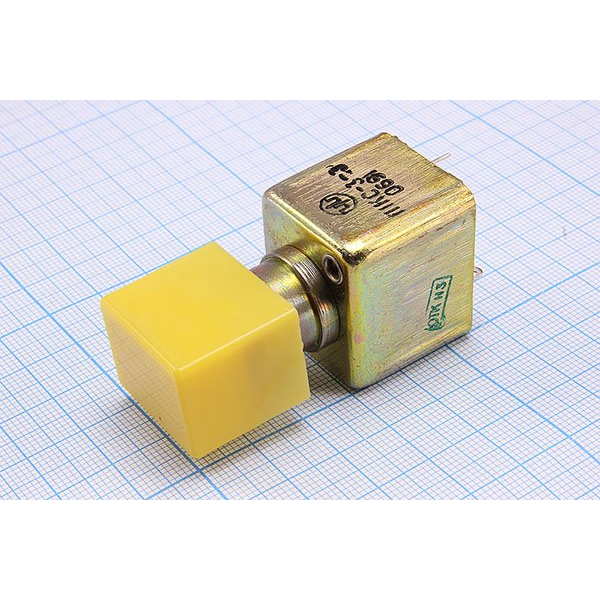

ПКН538.2‑2хж/жВ(5) — это герметизированный кнопочный переключатель, выпускаемый Смоленским заводом радио‑электронных изделий, предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения.

Общее назначение и конструкция

Переключатель относится к ряду изделий ПКн534…ПКн546 и имеет металлический герметизированный корпус с клеммами «ж» (жёлтый покрытый контакт) и «хж» (хроможёлтый), что обеспечивает повышенную коррозионную стойкость и надёжность контактов. Из‑за конструктивного ряда ПКн538 имеет более длинный ход подвижного элемента по сравнению с более простыми ПКн534/ПКн536, что позволяет использовать его в схемах с более жёсткими требованиями к механике.

Основные технические характеристики

• Климатическое исполнение В (работа в условиях, предусмотренных стандартами для радиоэлектронной аппаратуры, включая широкий диапазон температур).

• Диапазон рабочих температур: от примерно −60 °C до +85 °C, что делает изделие пригодным для эксплуатации в составе техники, работающей в сложных климатических условиях.

• Усилие переключения — не более 22 Н (около 2,2 кгс), полный ход приводного элемента — до 7 мм, что обеспечивает чёткое «натянутое» переключение и надёжную фиксацию положения.

• Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — порядка 750 В эффективного (переменного) напряжения.

Использование и условия эксплуатации

Переключатель используется в аппаратуре, где требуется высокая надёжность контактов, стойкость к вибрациям и ударным нагрузкам, а также длительный срок службы без обслуживания. Срок сохраняемости изделий ряда ПКн538, как правило, составляет около 25 лет при соблюдении требований к хранению и монтажу, что делает его пригодным для применения в ответственных и редко обслуживаемых системах.
