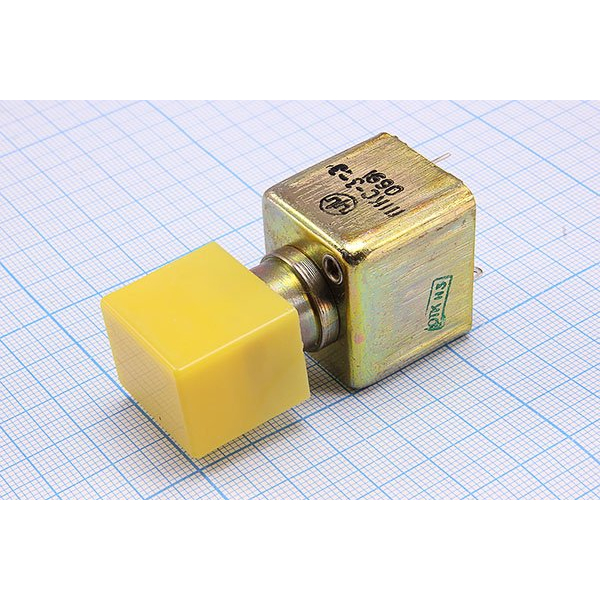

ПКН538.2-2хк/хкВ (5) Смоленский завод

ПКН538.2‑2хк/хкВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый Смоленским заводом радиодеталей (СЗРД) в составе серии ПКн538.

Назначение и область применения

Переключатель предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре различных отраслей, включая промышленную и специальную технику. Относится к серии изделий с климатическим исполнением «В» (общеклиматическое), рассчитанных на работу в условиях значительного диапазона температур и повышенной влажности.

Конструкция и обозначение

Обозначение «ПКН538.2‑2хк/хкВ (5)» можно расшифровать следующим образом:

• «ПКН» — переключатель кнопочный ножничного типа;

• «538» — номер серии;

• «.2» — модификация конструкции/исполнения;

• «2хк/хкВ» — двухполюсный переключатель с двумя контактными группами «к/к» (контакт/контакт), без контрольных контактов;

• «(5)» — наличие светового поля индикации, обычно с пятым (дополнительным) коммутационным контактом для подключения лампы.

Основные характеристики

• Контактные группы: кнопочный переключатель имеет две контактные группы, выполненные в виде «к/к» (разомкнутый/замкнутый контакт), что позволяет коммутировать две независимые цепи системой одного приводного элемента.

• Сопротивление контакта — не более 0,05 Ом, что обеспечивает низкие потери и хорошую коммутацию малых токов.

• Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 В эффективного значения переменного тока, что позволяет использовать изделие в сетях с относительно высоким рабочим напряжением.

• Полный ход приводного элемента для ПКн538 — не более 7,0 мм, усилие переключения — не более 22 Н (не более 2,2 кгс).

Условия эксплуатации

Переключатель рассчитан на работу в диапазоне температур от минус 60 °C до плюс 85 °C и относится к продуктам с длительным сроком сохраняемости (до 25 лет при хранении и эксплуатации в нормальных условиях). Изделие может устанавливаться в панелях и лицевых платах аппаратуры по ГОСТ–подобной посадочной координате, совместимой с другими сериями ПКн536/538/540 и т.п.
