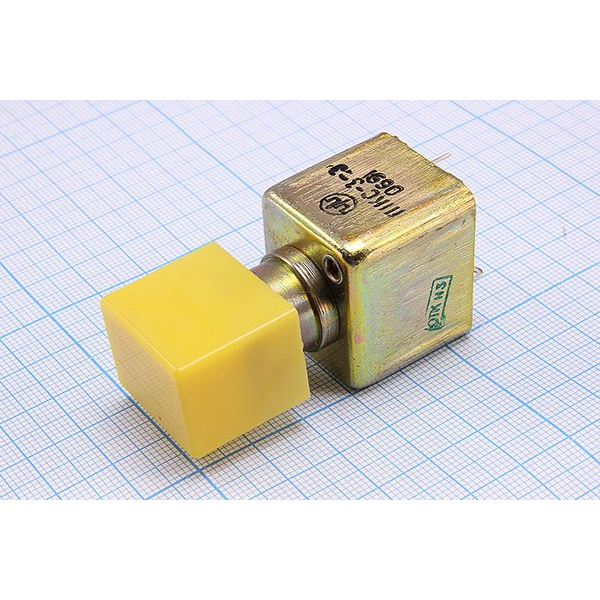

ПКН538.2-2хб/хсВ (5) Смоленский завод

ПКН538.2‑2хб/хсВ(5) — это кнопочный переключатель от Смоленского завода радиодеталей, предназначен для коммутации электрических цепей постоянного и переменного тока в радио‑ и электронной аппаратуре, в том числе для объектов военного и двойного назначения.

Назначение и применение

Переключатель относится к серии ПКн538 и используется для ручного переключения контактов в аппаратуре, где требуется надежная и повторяемая коммутация при относительно небольших токах и напряжениях. Условное климатическое исполнение «В» указывает, что изделие рассчитано на работу в широком диапазоне температур и соответствует требованиям к эксплуатации в условиях промышленного и военного применения.

Основные технические параметры

• Количество групп контактов — 2 (обозначение «2х…» в маркировке).

• Усилие переключения у переключателей серии ПКн538 — не более 22 Н (примерно 2,2 кгс).

• Полный ход приводного элемента — не более 7,0 мм.

• Сопротивление электрического контакта — не более 0,05 Ом; сопротивление изоляции — не менее 1 000 МОм.

• Электрическая прочность изоляции — 750 В эффективного значения.

• Диапазон рабочих температур — от минус 60 °C до +85 °C.

• Срок сохраняемости изделий — 25 лет.

Конструкция и особенности обозначения

Изделие изготавливается в форме кнопочного переключателя с двумя группами контактов, реализованных по схеме «б/хс» (разные варианты коммутации: «б» — без фиксации, «хс» — с самовозвратом или иной комбинацией). Буква «В» в обозначении указывает на климатическое исполнение для промышленных условий, а цифра «5» в скобках обычно относится к варианту исполнения или модификации серии (конкретная расшифровка содержится в ТУ предприятия).
