ПКН538.1-2хб/хкВ (5) Смоленский завод

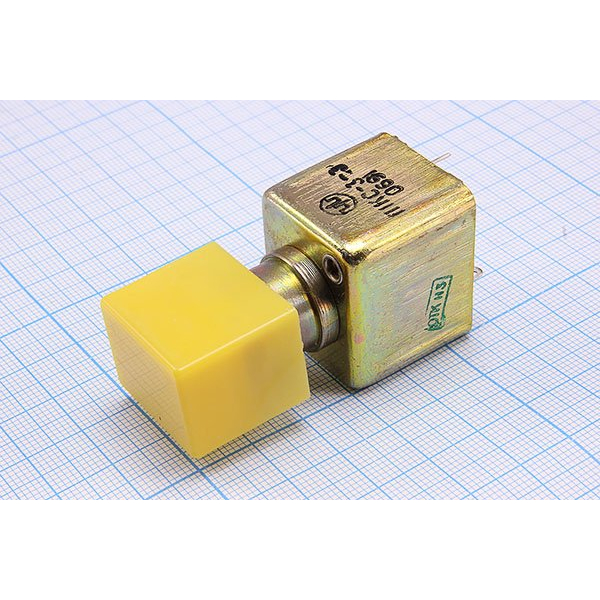

ПКН538.1‑2хб/хкВ (5) — это герметизированный кнопочный переключатель общего назначения, выпускаемый Смоленским заводом радиодеталей (ОАО «СЗРД») для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Общее назначение

ПКн538.1 относится к серии герметичных кнопочных переключателей, предназначенных для выключения/включения и переключения электрических цепей в условиях, близких к военным и промышленным (климатическое исполнение В).
Из‑за герметичного корпуса такие переключатели применяются в аппаратуре, где требуется повышенная устойчивость к влаге, пыли и перепадам температуры.

Расшифровка обозначения

• ПКн538.1 — тип переключателя, серия ПКн538, модификация 538.1.

• 2хб — двухполюсный переключатель с белым световым полем (буква «б» указывает на цвет индикации).

• хкВ — корпус (крепление) переключателя, «кВ» обычно относится к исполнению с креплением/монтажом для корпусов, применяемых в стандартной промышленной аппаратуре.

• (5) — обозначение цвета индикации или серии светопровода (в ряде источников «5» указывают как вариант цветового исполнения или типа светового поля).

Основные технические особенности

• Контакты переключателя рассчитаны на низкое контактное сопротивление (обычно не более 0,05 Ом) и высокое сопротивление изоляции (не менее 1000 МОм).

• Электрическая прочность изоляции между токоведущими частями и корпусом составляет порядка 750 В переменного тока (эффективное значение).

• Рабочий диапазон температур — примерно от −60 °C до +85 °C, что обеспечивает применение в сложных климатических условиях.

• Усилие переключения для серии ПКн538 указано не более 22 Н (≈2,2 кгс), что соответствует достаточно «жёсткому», но допустимому для ручного управления ходу.

Конструкция и эксплуатация

Переключатель выполнен в герметичном корпусе с кнопочным приводом, положение фиксируется механическим замком; возможно двухположное переключение «включено–выключено» с двумя контактными группами.
Световое поле (белое) позволяет использовать изделие в приборах с индикацией состояния цепи без дополнительных сигнальных ламп.
