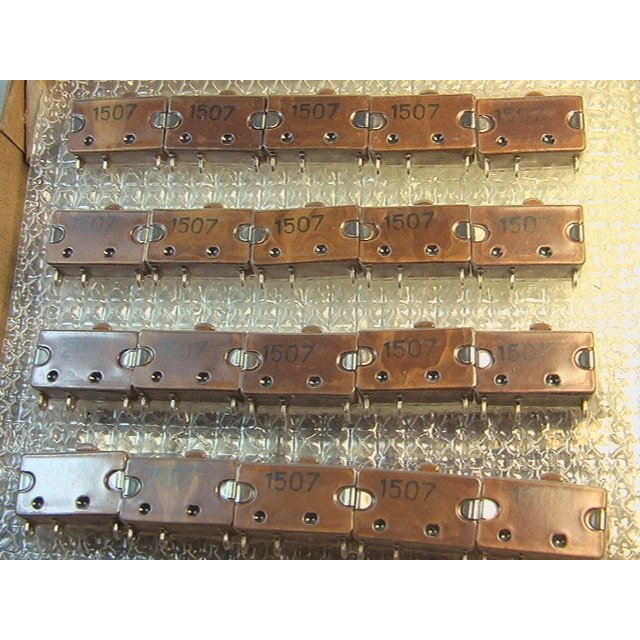

ПКН538.1-1хзВ (5) Смоленский завод

ПКН538.1‑1хзВ(5) — это кнопочный переключатель, выпускаемый на Смоленском заводе радиодеталей (ОАО «Смоленский завод радиодеталей»). Он относится к серии ПКн538 и предназначен для коммутации электрических цепей постоянного и переменного тока в радио‑ и электронной аппаратуре общего применения.

Назначение и конструкция

Этот переключатель — двухполюсный кнопочный с двумя переключающими контактами, без фиксации в нажатом положении (моментального действия). В обозначении «ПКН538.1‑1хзВ(5)» буква «з» указывает на световое поле зелёного цвета, а «В» — на климатическое исполнение (работоспособность в широком диапазоне температур).

Переключатели серии ПКн538 имеют металлический корпус и световую индикацию, что позволяет использовать их в панелях приборов и блоках управления, где важна наглядность состояния цепи.

Основные технические показатели

Для ПКн538 указаны следующие типовые параметры (в пределах всей серии; конкретное исполнение ПКН538.1‑1хзВ(5) следует сверять по паспорту СЗРД):

• Усилие переключения — не более 2,2 кгс (22 Н).

• Полный ход приводного элемента — не более 7 мм.

• Сопротивление электрического контакта — не более 0,05 Ом.

• Сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — 750 В переменного тока эффективного значения.

• Рабочий диапазон температур — от −60 °C до +85 °C.

Срок сохраняемости изделий данной серии, как правило, задаётся заводом на уровне до 25 лет при хранении в условиях, соответствующих нормативным требованиям.
