ПКН538.1-1хсВ (5) Смоленский завод

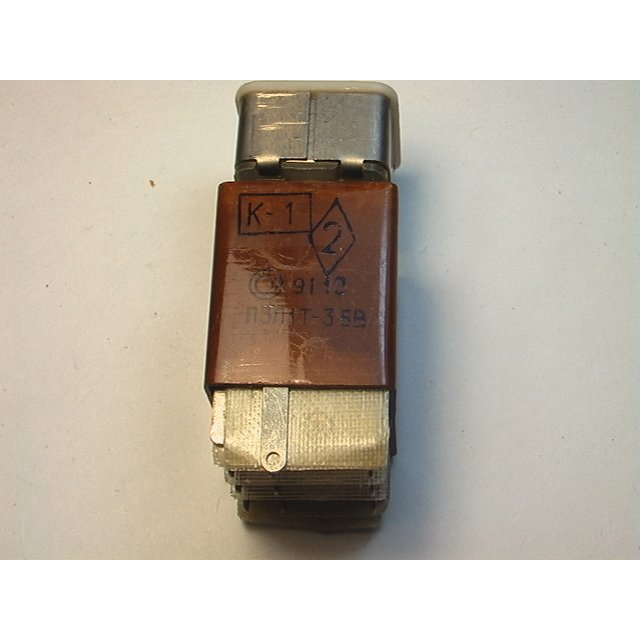

ПКН538.1-1хсВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО "Смоленский завод радиодеталей "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Основные характеристики

Усилие переключения для моделей серии ПКн538 составляет не более 22 Н (2,2 кгс). Полный ход приводного элемента достигает не более 7,0 мм. Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.

Условия эксплуатации

Диапазон рабочих температур — от минус 60°C до +85°C, климатическое исполнение В. Коммутируемый ток — от 1×10⁻⁶ до 4,0 А при напряжении до 250 В. Количество коммутационных циклов — до 100 000, срок сохраняемости — 25 лет.

Обозначение и исполнение

В маркировке "1хсВ " "х " обозначает световое поле (серого цвета, по аналогии с серией), "(5) " указывает на конкретную модификацию по ТУ ТАФЛ.642136.011. Это двух-, трёх- или четырёхполюсный переключатель с кнопкой.
